eXtreme Hard Drive (XHD) в биосе — что это?
Приветствую. Сегодня рассмотрим функцию eXtreme Hard Drive (XHD), пункт которой вы можете заметить например в BIOS. Судя по названию это связано с жесткими дисками.
eXtreme Hard Drive (XHD) — что это такое?
Технология, увеличивающая скорость работы дисковой подсистемы путем добавления еще одного жесткого диска.
На самом деле данная технология — RAID 0 массив, о этих массивах вообще можно почитать здесь:
А тут находится официальная информация от компании Gigabyte по поводу данного приложения:
Простыми словами — массив RAID 0 это когда два диска работают как один:
- Данные сразу записываются на оба диска. Не клонируются, а именно записываются, то есть одна часть данных — на один диск, другая — на другой.
- В результате скорость записи — увеличивается, потому что одна часть данных на диск, другая на другой, если бы был один диск — времени бы заняло разумеется больше.
- Чтение данных также — идет сразу с двух дисков, что тоже быстрее, чем если бы считывалось с одного.
- Минус? Да, один и очень серьезный — если выйдет из строя один диск, то вы потеряете данные на обоих. Потому что данные разделены, а не клонированы. Но есть массив RAID специально для резервирования — там уже данные правда клонируются и если один выйдет из строя, то на втором все сохранится в точной копии.
Оказывается под названием eXtreme Hard Drive (XHD) также существует программа, суть ее в том, что массив можно создать одной кнопкой. Но нужно чтобы в биосе тоже была активирована опция. В биосе опция называется также — eXtreme Hard Drive (XHD), там нужно выбрать Enabled, кроме этого на некоторых материнках присутствует настройка ICH SATA Control Mode — там нужно выбрать значение RAID(XHD).
Судя по этому скриншоту — функция XHD может быть в фирменном софте GIGABYTE EZ Setup, на картинке видим, что можно создать массив из двух дисков разного обьема. На самом деле разный обьем, разные модели дисков — прилично снижают вообще эффект от массива, но безопасность при этом также остается низкой. Поэтому затея сомнительная.
Видим, что опцию можно встретить даже в биосе старого образца, значит функция уже существует давно.
eXtreme Hard Drive (XHD) — нужно ли использовать?
На самом деле не все так радужно. Почему? Дело в том, что копировать файлы, если будете использовать данную технологию, а точнее массив из двух дисков — будете быстрее. Копирование файлов — да, но если файлы большие. При копировании маленьких файлов особо не будет разницы.
Но суть не в этом. А в том, что запуск софта, загрузка операционной системы Windows, установка игр/программ — все это требует другой скорости. Массив увеличит скорость, но линейную. А скорость случайного доступа — не изменится, но именно от нее зависит запуск установленных приложений, операционки.
Поэтому особого чуда ждать от eXtreme Hard Drive (XHD) не стоит. Линейная скорость увеличится, но скорость случайного доступа нет. Даже самый дешевый китайский SSD будет в несколько раз лучше такого массива.
В чем разница между AHCI и RAID (XHD)
В чем между ними разница?
Просто у меня SSD Диск я в BIOS поставил Выбрал на контролере AHCI
Диск стал работать быстрее что касается Записи и Чтения тобиш вдвое стало все быстрее!
А вот RAID (XHD) В чем отличается?
И будет лучше если я выберу RAID
Жду профессиональных ответов! Кто об этом ничего не знает лучше не пишите зря!
Добавлено 3 часа назад
У меня 5ть Жостиких Диской HDD с разным объемем и один SSD
Стоит ли мне в контролере включать функцию RAID или лучше оставить AHCI.
raid — это массив связанных. дисков, когда инфа или дублируется, или пишется пакетами последовательно на 1,2-е устройство
Настройка BIOS материнской платы
Большинство производителей использует свои собственные способы размещения отдельных опций BIOS и их настройки.
Настройка биос в большинстве случаев вызывает трудности у пользователей по причине отсутствия описания на родном языке. Для нашего руководства, мы использовали материнку Gigabyte GA-P55A-UD6, которая имеет четко разработанный BIOS с большим количеством функций и широким диапазоном настроек.
Конечно, все эти советы можно без проблем использовать в BIOS-ах других производителей, могут возникнуть только незначительные различия в именовании, размещении и диапазонах параметров.
Вход в BIOS — Как войти в BIOS?
Прежде всего вам нужно найти способ войти в BIOS. После включения компьютер отображает изображение в качестве приветствия. Это могут быть сведения о тестировании системы (как на рис.1) или логотип производителя материнской платы. Если во время загрузки нажать клавишу Pause, вы сможете более детально ознакомиться со списком сообщений.
То что нам нужно, будет видно экране загрузки внизу. В случае этой материнской платы вы войдете в BIOS после нажатия клавиши [Del] ( :BIOS Setup). Это характерно для подавляющего большинства материнских плат, хотя бывают и исключения. В некоторых моделях за вход в BIOS отвечают клавиши [F1], [F2] или [F10].
Настройка времени и диагностика приводов
Настройки в BIOS, как правило разделены на логические группы в зависимости от их назначения (рис. 2). Акцент на слово «как правило», ибо не перевелись еще BIOS в которых вопиющий беспорядок и отсутствие логики. В случае материнской платы Gigabyte порядок образцовый.
Время, дату и доступность каналов для приводов устанавливаем на вкладке Standard CMOS Features (рис. 3). Для каждого канала (IDE Channel) у вас есть три варианта (выбираем их из раскрывающегося меню справа, между квадратными скобками []): Auto, Manual, None.
По умолчанию везде установлен параметр Auto. После включения компьютера, подключенные диски распознаются автоматически. Если вы хотите ускорить загрузку компьютера, то для неиспользуемых каналов установите значение None. Во время загрузки компьютер займется только подключенными приводами, и не будет тратить время на обнаружение последующих.
В самом низу вы увидите параметр Drive A, дисковод гибких дисков. Скорее всего, его нет на вашем компьютере (дискеты были заменены устройствами USB), в этом случае установите значение None.
Настройка параметров загрузки, то есть запуск компьютера
Загрузкой, то есть основным запуском компьютера (еще до загрузки операционной системы), управляют функции на вкладке Advanced BIOS Features (рис. 4).
Если в компьютере установлены два или более жестких диска, то используя опцию Hard Disk Boot Priority вы указываете, на котором из них загружать операционную систему.
Опция Quick Boot отключает подробные тесты аппаратных средств при запуске компьютера. Если у вас нет никаких проблем с компьютером, эта опция должна быть включена.
Еще три функции — First Boot Device, Second Boot Device и Third Boot Device — позволяют определить, с какого типа привода в первую очередь будет предпринята попытка загрузки операционной системы. Если система установлена на жестком диске, в первой из них задайте значение Hard Disk (рис. 5).
Если требуется загрузка с оптического привода (например для установки Windows с диска), выбираете вариант CDROM. Такая же функция у клавиши F12, но ее нажатие при включении вызывает только одноразовую загрузку с оптического привода, в то время как установленный в BIOS такой способ загрузки, будет на постоянной основе (до изменения).
Другие важные параметры настроек на этой вкладке:
- HDD S.M.A.R.T. Capability — включает тестирование жесткого диска (если нет проблем, установите его в Disabled).
- Limit CPUID Max. to 3 — позволяет идентифицировать процессор через систему. Эта опция должна быть отключена в операционных системах новее чем Windows 2000, практически во всех новых компьютерах.
- No-Execute Memory Protect — защищает от попыток переполнения буфера памяти.
- Delay for HDD (Secs) — обращает внимание BIOS на своевременное определение старого, медленно работающего жесткого диска. В случае всех новых дисков, вы должны установить 0.
- Backup BIOS Image to HDD — создает на жестком диске копию BIOS, которой вы можете воспользоваться, если BIOS материнской платы выйдет из строя.
- Full Screen LOGO Show — включение появления при загрузке компьютера цветного логотипа-заставки производителя материнской платы (если не радует, установить на Disabled).
- Init Display First — функция указывает, где именно компьютер должен в первую очередь искать видеокарту (внешняя или интегрированая). Правильные настройки — это очередное ускорение загрузки компьютера.
Компоненты системной платы
Integrated Peripherals (рис. 6, рис. 7) на этой вкладке находятся, прежде всего, настройки режимов работы устройств и портов компьютера. Здесь можно также включить, или отключить неиспользуемые контроллеры.
Мало кто сегодня использует устройства, подключаемые через Serial Port (последовательный порт, так что пункт Onboard Serial Port 1 следует установить на Disabled.
PCH SATA Control Mode (рис. 8) используется для определения способа работы контроллеров: IDE (по умолчанию для большинства дисков), RAID (создание дисковых массивов — систем по крайней мере из двух жестких дисков, работающих в описанный способ), AHCI (повышает производительность жестких дисков с интерфейсом SATA, выполняется с использованием предназначенных для этого механизмов, например, очередь на чтение данных).
Вариант, который виден вверху eXtreme Hard Drive (XHD) актуальный только для материнских плат Gigabyte’a — позволяет повысить производительность системных дисков, через простое и быстрое добавление дополнительного жесткого диска.
Другие полезные настройки BIOS из этой вкладки:
- Green LAN — система распознает подключение сетевого кабеля, если не подключен, сетевой контроллер будет автоматически выключен.
- SMART LAN1(2) — контролирует работу кабеля сетевого подключения. После диагностики будет представлен отчет о возможных проблемах.
- Azalia Codec — включает/отключает встроенный звуковой кодек.
- USB Controllers — включает/отключает контроллеры USB.
- USB Storage Function — распознание устройств для хранения данных, подключаемых через разъем USB.
- USB Legacy Function — в старых системах, например DOS или Windows NT, включает поддержку USB-устройств, таких как клавиатура или мышь.
Способы экономии энергии в BIOS
Вкладка Power Management Setup (рис. 9) группирует функции, устанавливающие экономию энергии. В принципе, настроек по умолчанию должно быть достаточно.
ACPI Suspend Type — указывает о способе отключения компьютера в режиме энергосбережения: S1 отключает дисплей, останавливает часы процессора и питание жесткого диска, а S3 отключает все компоненты, кроме питания клавиатуры и оперативной памяти.
Resume by Alarm — настройка автоматического пробуждения компьютера в указанное время.
Soft-Off by PWR-BTTN — определяет действие кнопки Power в режиме MS-DOS: функция Instant-Off отключает компьютер сразу, а Delay 4 sec — после нажатия кнопки на менее чем 4 секунды компьютер переходит в спящий режим.
PME Event Wake Up — позволяет вывод системы со спящего режима, сигналом с устройства PCIe или PCI.
Power On by Ring — пробуждает систему сигналом с модема, поддерживающим эту функцию.
AC Back Function — устанавливает способ работы компьютера после потери питания: Soft-Off — компьютер остается выключенным, Full-On — включается автоматически, Memory — восстановление системы к состоянию последнего режима сна.
Скорость работы вентиляторов, температура и предельные значения
Функции собраны на вкладке PC Health Status (рис. 10) — отвечают за контроль напряжения и температуры важных компонентов, а также позволяют управлять подключенными к материнской плате вентиляторами (кулерами). С их помощью задаются граничные значения температуры, а также способ работы вентиляторов. Здесь также можно ознакомиться с показаниями датчиков, встроенных в плату. Особенно важен датчик температуры процессора, который сообщает опытному пользователю о том, что система работает в безопасных условиях.
CPU Warning Temperature — устанавливает значение, после превышения которого появится предупреждение о высокой температуре процессора (рис. 11).
- CPU FAN Fail Warning — включена (Enabled) отображает предупреждение, если не работает вентилятор процессора.
- SYSTEM FAN2 Fail Warning — как и выше, если вы подключите второй вентилятор.
- POWER FAN Fail Warning — как и выше, но это относится вентилятору блока питания.
- SYSTEM FAN1 Fail Warning — как и выше, но касается дополнительного вентилятора.
- CPU Smart FAN Control — включает автоматическую регулировку скорости вращения вентилятора процессора.
Сохранение и защита доступа
Функции, связанные с сохранением и восстановлением параметров, а также защиты доступа к компьютеру, находятся справа от главного меню BIOS (рис. 12). Их выбор приводит к немедленному выполнению (не открывают вкладки меню).
Опция Load Optimized Defaults, сбрасывает BIOS на настройки установленные производителем по умолчанию. Вы можете использовать эту функцию, если не уверены что BIOS настроен правильно, если компьютер работает нестабильно.
С помощью параметра Set Supervisor Password и Set User Password вы можете установить пароль для доступа к BIOS, а также требуемый для загрузки операционной системы. При выборе Save and Exit Setup текущие настройки будут сохранены, а компьютер перезагружен.
Функция Exit Without Saving перезагружает компьютер, но без сохранения сделанных вами изменений.
Святыня оверлокера
Все функции расширенного меню настройки параметров работы главных компонентов или материнской платы, загрузки процессора и памяти, Gigabyte хранит на вкладке MB Intelligent Tweaker (M.I.T.).
Здесь вы найдете дополнительные вкладки с очень важной информацией: значения базовой частоты работы процессора, памяти, объем установленной памяти, рабочая температура процессора и чипсета, а также актуальные напряжения питания процессора и памяти (рис. 13).
На вкладке M.I.T. Current Status более подробная информация о параметрах работы всего процессора и памяти. Здесь вы не можете вносить какие-либо изменения.
Advanced Frequency Settings -(рис. 15) эта вкладка содержит наиболее интересные функции, используемые во время разгона.
Наиболее важным является BCLK Frequency (MHz) (рис. 16) — базовые значения, используемые для создания всех рабочих частот компонентов через соответствующие коэффициенты. Для новых процессоров Intel, номинальная величина 133 Мгц.
Вверху видна опция CPU Clock Ratio, она задает множитель процессора. Эта цифра умножается на значение базовой, задает рабочую частоту системы.В примере с рисунка множитель составляет x22, что при BCLK 133 Мгц (фактическое значение 133,3 Мгц) дает частоту 2933 Мгц.
Опция QPI Clock Ratio задает множитель частоты шины QPI (компонентов используемых в случае, если внутренняя связь между двумя системами, размещенны в одном корпусе процессора).
System Memory Multiplier (SPD)это очередной множитель памяти — установка его в значения x10 ,дает частоту работы памяти 1333 Мгц — номинальную для чипов Intel Core i7 800.
В большинстве процессоров, для всех множителей установлены предельные максимальные значения. Это означает, что разгон более чем установленный изготовителем потолок не представляется возможным. Ограничение можно обойти, увеличивая базовую частоту.
Здесь также находятся варианты изменения тактовой частоты шины PCI Express (PCI Express Frequency (MHz)). Значение по умолчанию в этом случае составляет 100 Мгц.
Дополнительная вкладка Advanced CPU Core Features (рис. 17) обеспечивает доступ к дополнительным параметрам процессора — позволяет включить или отключить различные способы экономии энергии или режим turbo.
Также здесь вы можете указать количество активных ядер (рис. 18). На фото видны оптимальные параметры, для правильной работы системы с одним исключением — турбо режим должен быть включен (Enabled).
Параметры работы RAM памяти, устанавливаются на вкладке Advanced Memory Settings (рис. 19).
В верхней части вы увидите опцию System Memory Multiplier — это множитель рабочей частоты памяти (рис. 20).
Performance Enhance — определяет способ работы памяти, от умеренного до агрессивного. DRAM Timing Selectable — позволяет установить метод выбора времени доступа — от автоматического до ручного (Auto, Quick, Expert).
Выбор этой функции дает доступ к ручной настройке всех таймингов (вкладка Channel A/B Timing Settings) (рис. 21), требует большего опыта и знания реальных возможностей используемых модулей RAM памяти.
Напряжение компонентов вы установите на вкладке Advanced Voltage Settings (рис. 22).
Если у вас нет большого опыта в этой области, лучше оставьте все параметры по умолчанию, то есть Авто или Normal — слишком высокое напряжение может привести в негодность весь компьютер. Тем не менее, во время разгона повышение этих значений, необходимы для получения хороших результатов и стабильной работы системы.
Здесь не действует принцип «чем больше, тем лучше», это требует долгих тестирований работы компьютера с указанным напряжением и сочетанием этих значений. Одним словом, это занятие для самых опытных пользователей, которые хорошо ориентируются в работе компьютера, имеют огромный опыт и уделяют много времени экспериментам. Производители предлагают различные способы изменения напряжения: до выбранного значения (например, с 1,2 до 1,35 В), или от выбранного значения (напр.: 1,2 + 0,15 V ).
Специфические функции настроек для процессоров AMD
Описанные выше настройки BIOS включают в себя универсальные варианты, но подходят для мат. платы с сокетом LGA 1156, то есть для процессоров Intel. Функции разгона материнских плат для процессоров AMD имеют принципиальные отличия, поэтому требуют отдельного описания.
В качестве примера мы использовали материнскую плату MSI 870A-G54. Функции управления параметрами работы узлов и разгона MSI вы найдете на вкладке Cell Menu (рис. 23).
В этом случае вместо BCLK у нас есть пункт Adjust CPU FSB Frequency (MHz) (рис. 24). Ее имя вводит в заблуждение — AMD уже много лет назад отказались от шины FSB на платах для процессоров. Таким образом, мы имеем здесь дело с выходной частотой (HTT) 200 Мгц.
На вкладке Adjust CPU Ratio вы найдете множитель ядер процессора, который в используемом нами Phenom II X3 720 BE не был заблокирован, что очень облегчает процесс разгона.
Параметр Adjust CPU-NB Ratio (рис. 25) это настройка множителя северного моста процессора, — его составных частей, но независимо от ядер процессора.
AMD Cool’n’Quiet — отличный вариант экономии энергии. Во время стабильной работы компьютера должна быть всегда включена.
Unlock CPU Core — разблокировка неиспользуемых ядер процессора. Описание полных возможностей этой опции, требует написание отдельной статьи.
Можно также настроить в параметрах напряжения: напряжение ядра процессора (CPU Voltage) и его северного моста (CPU-NB Voltage), шины HT (HT Link Voltage) и отдельно северного (NB Voltage), и южного (SB Voltage)моста материнской платы (рис. 26).
Extreme hard drive xhd в биосе что это
Приветствую. Сегодня рассмотрим функцию eXtreme Hard Drive (XHD), пункт которой вы можете заметить например в BIOS. Судя по названию это связано с жесткими дисками.
eXtreme Hard Drive (XHD) — что это такое?
Технология, увеличивающая скорость работы дисковой подсистемы путем добавления еще одного жесткого диска.
На самом деле данная технология — RAID 0 массив, о этих массивах вообще можно почитать здесь:
А тут находится официальная информация от компании Gigabyte по поводу данного приложения:
Простыми словами — массив RAID 0 это когда два диска работают как один:
- Данные сразу записываются на оба диска. Не клонируются, а именно записываются, то есть одна часть данных — на один диск, другая — на другой.
- В результате скорость записи — увеличивается, потому что одна часть данных на диск, другая на другой, если бы был один диск — времени бы заняло разумеется больше.
- Чтение данных также — идет сразу с двух дисков, что тоже быстрее, чем если бы считывалось с одного.
- Минус? Да, один и очень серьезный — если выйдет из строя один диск, то вы потеряете данные на обоих. Потому что данные разделены, а не клонированы. Но есть массив RAID специально для резервирования — там уже данные правда клонируются и если один выйдет из строя, то на втором все сохранится в точной копии.
Оказывается под названием eXtreme Hard Drive (XHD) также существует программа, суть ее в том, что массив можно создать одной кнопкой. Но нужно чтобы в биосе тоже была активирована опция. В биосе опция называется также — eXtreme Hard Drive (XHD), там нужно выбрать Enabled, кроме этого на некоторых материнках присутствует настройка ICH SATA Control Mode — там нужно выбрать значение RAID(XHD).
Судя по этому скриншоту — функция XHD может быть в фирменном софте GIGABYTE EZ Setup, на картинке видим, что можно создать массив из двух дисков разного обьема. На самом деле разный обьем, разные модели дисков — прилично снижают вообще эффект от массива, но безопасность при этом также остается низкой. Поэтому затея сомнительная. Видим, что опцию можно встретить даже в биосе старого образца, значит функция уже существует давно.
eXtreme Hard Drive (XHD) — нужно ли использовать?
На самом деле не все так радужно. Почему? Дело в том, что копировать файлы, если будете использовать данную технологию, а точнее массив из двух дисков — будете быстрее. Копирование файлов — да, но если файлы большие. При копировании маленьких файлов особо не будет разницы.
Но суть не в этом. А в том, что запуск софта, загрузка операционной системы Windows, установка игр/программ — все это требует другой скорости. Массив увеличит скорость, но линейную. А скорость случайного доступа — не изменится, но именно от нее зависит запуск установленных приложений, операционки.
Поэтому особого чуда ждать от eXtreme Hard Drive (XHD) не стоит. Линейная скорость увеличится, но скорость случайного доступа нет. Даже самый дешевый китайский SSD будет в несколько раз лучше такого массива.
Настройка BIOS материнской платы
Большинство производителей использует свои собственные способы размещения отдельных опций BIOS и их настройки.
Настройка биос в большинстве случаев вызывает трудности у пользователей по причине отсутствия описания на родном языке. Для нашего руководства, мы использовали материнку Gigabyte GA-P55A-UD6, которая имеет четко разработанный BIOS с большим количеством функций и широким диапазоном настроек.
Конечно, все эти советы можно без проблем использовать в BIOS-ах других производителей, могут возникнуть только незначительные различия в именовании, размещении и диапазонах параметров.
Вход в BIOS — Как войти в BIOS?
Прежде всего вам нужно найти способ войти в BIOS. После включения компьютер отображает изображение в качестве приветствия. Это могут быть сведения о тестировании системы (как на рис.1) или логотип производителя материнской платы. Если во время загрузки нажать клавишу Pause, вы сможете более детально ознакомиться со списком сообщений.
То что нам нужно, будет видно экране загрузки внизу. В случае этой материнской платы вы войдете в BIOS после нажатия клавиши [Del] ( :BIOS Setup). Это характерно для подавляющего большинства материнских плат, хотя бывают и исключения. В некоторых моделях за вход в BIOS отвечают клавиши [F1], [F2] или [F10].
Настройка времени и диагностика приводов
Настройки в BIOS, как правило разделены на логические группы в зависимости от их назначения (рис. 2). Акцент на слово «как правило», ибо не перевелись еще BIOS в которых вопиющий беспорядок и отсутствие логики. В случае материнской платы Gigabyte порядок образцовый.
Время, дату и доступность каналов для приводов устанавливаем на вкладке Standard CMOS Features (рис. 3). Для каждого канала (IDE Channel) у вас есть три варианта (выбираем их из раскрывающегося меню справа, между квадратными скобками []): Auto, Manual, None.
По умолчанию везде установлен параметр Auto. После включения компьютера, подключенные диски распознаются автоматически. Если вы хотите ускорить загрузку компьютера, то для неиспользуемых каналов установите значение None. Во время загрузки компьютер займется только подключенными приводами, и не будет тратить время на обнаружение последующих.
В самом низу вы увидите параметр Drive A, дисковод гибких дисков. Скорее всего, его нет на вашем компьютере (дискеты были заменены устройствами USB), в этом случае установите значение None.
Настройка параметров загрузки, то есть запуск компьютера
Загрузкой, то есть основным запуском компьютера (еще до загрузки операционной системы), управляют функции на вкладке Advanced BIOS Features (рис. 4).
Если в компьютере установлены два или более жестких диска, то используя опцию Hard Disk Boot Priority вы указываете, на котором из них загружать операционную систему.
Опция Quick Boot отключает подробные тесты аппаратных средств при запуске компьютера. Если у вас нет никаких проблем с компьютером, эта опция должна быть включена.
Еще три функции — First Boot Device, Second Boot Device и Third Boot Device — позволяют определить, с какого типа привода в первую очередь будет предпринята попытка загрузки операционной системы. Если система установлена на жестком диске, в первой из них задайте значение Hard Disk (рис. 5).
Если требуется загрузка с оптического привода (например для установки Windows с диска), выбираете вариант CDROM. Такая же функция у клавиши F12, но ее нажатие при включении вызывает только одноразовую загрузку с оптического привода, в то время как установленный в BIOS такой способ загрузки, будет на постоянной основе (до изменения).
Другие важные параметры настроек на этой вкладке:
- HDD S.M.A.R.T. Capability — включает тестирование жесткого диска (если нет проблем, установите его в Disabled).
- Limit CPUID Max. to 3 — позволяет идентифицировать процессор через систему. Эта опция должна быть отключена в операционных системах новее чем Windows 2000, практически во всех новых компьютерах.
- No-Execute Memory Protect — защищает от попыток переполнения буфера памяти.
- Delay for HDD (Secs) — обращает внимание BIOS на своевременное определение старого, медленно работающего жесткого диска. В случае всех новых дисков, вы должны установить 0.
- Backup BIOS Image to HDD — создает на жестком диске копию BIOS, которой вы можете воспользоваться, если BIOS материнской платы выйдет из строя.
- Full Screen LOGO Show — включение появления при загрузке компьютера цветного логотипа-заставки производителя материнской платы (если не радует, установить на Disabled).
- Init Display First — функция указывает, где именно компьютер должен в первую очередь искать видеокарту (внешняя или интегрированая). Правильные настройки — это очередное ускорение загрузки компьютера.
Компоненты системной платы
Integrated Peripherals (рис. 6, рис. 7) на этой вкладке находятся, прежде всего, настройки режимов работы устройств и портов компьютера. Здесь можно также включить, или отключить неиспользуемые контроллеры.
Мало кто сегодня использует устройства, подключаемые через Serial Port (последовательный порт, так что пункт Onboard Serial Port 1 следует установить на Disabled.
PCH SATA Control Mode (рис. 8) используется для определения способа работы контроллеров: IDE (по умолчанию для большинства дисков), RAID (создание дисковых массивов — систем по крайней мере из двух жестких дисков, работающих в описанный способ), AHCI (повышает производительность жестких дисков с интерфейсом SATA, выполняется с использованием предназначенных для этого механизмов, например, очередь на чтение данных).
Вариант, который виден вверху eXtreme Hard Drive (XHD) актуальный только для материнских плат Gigabyte’a — позволяет повысить производительность системных дисков, через простое и быстрое добавление дополнительного жесткого диска.
Другие полезные настройки BIOS из этой вкладки:
- Green LAN — система распознает подключение сетевого кабеля, если не подключен, сетевой контроллер будет автоматически выключен.
- SMART LAN1(2) — контролирует работу кабеля сетевого подключения. После диагностики будет представлен отчет о возможных проблемах.
- Azalia Codec — включает/отключает встроенный звуковой кодек.
- USB Controllers — включает/отключает контроллеры USB.
- USB Storage Function — распознание устройств для хранения данных, подключаемых через разъем USB.
- USB Legacy Function — в старых системах, например DOS или Windows NT, включает поддержку USB-устройств, таких как клавиатура или мышь.
Способы экономии энергии в BIOS
Вкладка Power Management Setup (рис. 9) группирует функции, устанавливающие экономию энергии. В принципе, настроек по умолчанию должно быть достаточно.
ACPI Suspend Type — указывает о способе отключения компьютера в режиме энергосбережения: S1 отключает дисплей, останавливает часы процессора и питание жесткого диска, а S3 отключает все компоненты, кроме питания клавиатуры и оперативной памяти.
Resume by Alarm — настройка автоматического пробуждения компьютера в указанное время.
Soft-Off by PWR-BTTN — определяет действие кнопки Power в режиме MS-DOS: функция Instant-Off отключает компьютер сразу, а Delay 4 sec — после нажатия кнопки на менее чем 4 секунды компьютер переходит в спящий режим.
PME Event Wake Up — позволяет вывод системы со спящего режима, сигналом с устройства PCIe или PCI.
Power On by Ring — пробуждает систему сигналом с модема, поддерживающим эту функцию.
AC Back Function — устанавливает способ работы компьютера после потери питания: Soft-Off — компьютер остается выключенным, Full-On — включается автоматически, Memory — восстановление системы к состоянию последнего режима сна.
Скорость работы вентиляторов, температура и предельные значения
Функции собраны на вкладке PC Health Status (рис. 10) — отвечают за контроль напряжения и температуры важных компонентов, а также позволяют управлять подключенными к материнской плате вентиляторами (кулерами). С их помощью задаются граничные значения температуры, а также способ работы вентиляторов. Здесь также можно ознакомиться с показаниями датчиков, встроенных в плату. Особенно важен датчик температуры процессора, который сообщает опытному пользователю о том, что система работает в безопасных условиях.
CPU Warning Temperature — устанавливает значение, после превышения которого появится предупреждение о высокой температуре процессора (рис. 11).
- CPU FAN Fail Warning — включена (Enabled) отображает предупреждение, если не работает вентилятор процессора.
- SYSTEM FAN2 Fail Warning — как и выше, если вы подключите второй вентилятор.
- POWER FAN Fail Warning — как и выше, но это относится вентилятору блока питания.
- SYSTEM FAN1 Fail Warning — как и выше, но касается дополнительного вентилятора.
- CPU Smart FAN Control — включает автоматическую регулировку скорости вращения вентилятора процессора.
Сохранение и защита доступа
Функции, связанные с сохранением и восстановлением параметров, а также защиты доступа к компьютеру, находятся справа от главного меню BIOS (рис. 12). Их выбор приводит к немедленному выполнению (не открывают вкладки меню).
Опция Load Optimized Defaults, сбрасывает BIOS на настройки установленные производителем по умолчанию. Вы можете использовать эту функцию, если не уверены что BIOS настроен правильно, если компьютер работает нестабильно.
С помощью параметра Set Supervisor Password и Set User Password вы можете установить пароль для доступа к BIOS, а также требуемый для загрузки операционной системы. При выборе Save and Exit Setup текущие настройки будут сохранены, а компьютер перезагружен.
Функция Exit Without Saving перезагружает компьютер, но без сохранения сделанных вами изменений.
Святыня оверлокера
Все функции расширенного меню настройки параметров работы главных компонентов или материнской платы, загрузки процессора и памяти, Gigabyte хранит на вкладке MB Intelligent Tweaker (M.I.T.).
Здесь вы найдете дополнительные вкладки с очень важной информацией: значения базовой частоты работы процессора, памяти, объем установленной памяти, рабочая температура процессора и чипсета, а также актуальные напряжения питания процессора и памяти (рис. 13).
На вкладке M.I.T. Current Status более подробная информация о параметрах работы всего процессора и памяти. Здесь вы не можете вносить какие-либо изменения.
Advanced Frequency Settings -(рис. 15) эта вкладка содержит наиболее интересные функции, используемые во время разгона.
Наиболее важным является BCLK Frequency (MHz) (рис. 16) — базовые значения, используемые для создания всех рабочих частот компонентов через соответствующие коэффициенты. Для новых процессоров Intel, номинальная величина 133 Мгц.
Вверху видна опция CPU Clock Ratio, она задает множитель процессора. Эта цифра умножается на значение базовой, задает рабочую частоту системы.В примере с рисунка множитель составляет x22, что при BCLK 133 Мгц (фактическое значение 133,3 Мгц) дает частоту 2933 Мгц.
Опция QPI Clock Ratio задает множитель частоты шины QPI (компонентов используемых в случае, если внутренняя связь между двумя системами, размещенны в одном корпусе процессора).
System Memory Multiplier (SPD)это очередной множитель памяти — установка его в значения x10 ,дает частоту работы памяти 1333 Мгц — номинальную для чипов Intel Core i7 800.
В большинстве процессоров, для всех множителей установлены предельные максимальные значения. Это означает, что разгон более чем установленный изготовителем потолок не представляется возможным. Ограничение можно обойти, увеличивая базовую частоту.
Здесь также находятся варианты изменения тактовой частоты шины PCI Express (PCI Express Frequency (MHz)). Значение по умолчанию в этом случае составляет 100 Мгц.
Дополнительная вкладка Advanced CPU Core Features (рис. 17) обеспечивает доступ к дополнительным параметрам процессора — позволяет включить или отключить различные способы экономии энергии или режим turbo.
Также здесь вы можете указать количество активных ядер (рис. 18). На фото видны оптимальные параметры, для правильной работы системы с одним исключением — турбо режим должен быть включен (Enabled).
Параметры работы RAM памяти, устанавливаются на вкладке Advanced Memory Settings (рис. 19).
В верхней части вы увидите опцию System Memory Multiplier — это множитель рабочей частоты памяти (рис. 20).
Performance Enhance — определяет способ работы памяти, от умеренного до агрессивного. DRAM Timing Selectable — позволяет установить метод выбора времени доступа — от автоматического до ручного (Auto, Quick, Expert).
Выбор этой функции дает доступ к ручной настройке всех таймингов (вкладка Channel A/B Timing Settings) (рис. 21), требует большего опыта и знания реальных возможностей используемых модулей RAM памяти.
Напряжение компонентов вы установите на вкладке Advanced Voltage Settings (рис. 22).
Если у вас нет большого опыта в этой области, лучше оставьте все параметры по умолчанию, то есть Авто или Normal — слишком высокое напряжение может привести в негодность весь компьютер. Тем не менее, во время разгона повышение этих значений, необходимы для получения хороших результатов и стабильной работы системы.
Здесь не действует принцип «чем больше, тем лучше», это требует долгих тестирований работы компьютера с указанным напряжением и сочетанием этих значений. Одним словом, это занятие для самых опытных пользователей, которые хорошо ориентируются в работе компьютера, имеют огромный опыт и уделяют много времени экспериментам. Производители предлагают различные способы изменения напряжения: до выбранного значения (например, с 1,2 до 1,35 В), или от выбранного значения (напр.: 1,2 + 0,15 V ).
Специфические функции настроек для процессоров AMD
Описанные выше настройки BIOS включают в себя универсальные варианты, но подходят для мат. платы с сокетом LGA 1156, то есть для процессоров Intel. Функции разгона материнских плат для процессоров AMD имеют принципиальные отличия, поэтому требуют отдельного описания.
В качестве примера мы использовали материнскую плату MSI 870A-G54. Функции управления параметрами работы узлов и разгона MSI вы найдете на вкладке Cell Menu (рис. 23).
В этом случае вместо BCLK у нас есть пункт Adjust CPU FSB Frequency (MHz) (рис. 24). Ее имя вводит в заблуждение — AMD уже много лет назад отказались от шины FSB на платах для процессоров. Таким образом, мы имеем здесь дело с выходной частотой (HTT) 200 Мгц.
На вкладке Adjust CPU Ratio вы найдете множитель ядер процессора, который в используемом нами Phenom II X3 720 BE не был заблокирован, что очень облегчает процесс разгона.
Параметр Adjust CPU-NB Ratio (рис. 25) это настройка множителя северного моста процессора, — его составных частей, но независимо от ядер процессора.
AMD Cool’n’Quiet — отличный вариант экономии энергии. Во время стабильной работы компьютера должна быть всегда включена.
Unlock CPU Core — разблокировка неиспользуемых ядер процессора. Описание полных возможностей этой опции, требует написание отдельной статьи.
Можно также настроить в параметрах напряжения: напряжение ядра процессора (CPU Voltage) и его северного моста (CPU-NB Voltage), шины HT (HT Link Voltage) и отдельно северного (NB Voltage), и южного (SB Voltage)моста материнской платы (рис. 26).
Extreme hard drive xhd в биосе что это
FAQ по RAID
(авторы — gss, a_shats)
Эпиграф:
«RAID-контроллер работает не так,
как хочется админу,
а так,
как хочется лично ему» (gss)
1. Что такое RAID
RAID — Redundant Array of Inexpensive (Independent) Disks (Избыточный Массив Недорогих (Независимых) Дисков), т.е. массив из нескольких жестких дисков, объединенных в единую логическую структуру для повышения надёжности и/или быстродействия. Теория RAID была разработана математиками в университете Беркли несколько десятилетий назад и первоначально противопоставлялась супернадежным и супердорогим дискам IBM, которые могли работать без всяких «наворотов» десятками лет, но стоили при этом огромных денег. Позднее возможности RAID появились и в серверах обычного класса, а последние годы и в персоналках.
2. Уровни RAID
Привожу только уровни, доступные «в быту».
RAID 0 – по сути говоря, RAID не является, т.к. не обеспечивает надежность. Но это самый быстрый вариант. В этом варианте информация распределяется по нескольким (два и более) дискам равными порциями (страйпами, stripe). При чтении и записи операции с несколькими дисками происходят одновременно, что резко повышает быстродействие. Оборотная сторона медали – понижение надежности, т.к. при любой проблеме (отказ ЛЮБОГО диска или логический сбой контроллера) происходит потеря ВСЕЙ информации на ВСЕХ дисках. Надежность RAID 0 существенно ниже, чем у одиночного диска, т.к. помимо того, что вероятность вылета диска из пачки несколько выше, достаточно часто случаются логические сбои контроллеров, приводящие к потере информации. Сбои контроллеров – явление в классе дешевых контроллеров (менее 300-400$) весьма нередкое (впрочем, на дорогих — тоже).
Однако быстродействие RAID 0 проявляется далеко не всегда. Однозначно быстро он работает, лишь когда требуется быстрые линейные чтение-запись. В качестве же системного диска он может не оправдать ожиданий — один скоростной HDD (например WD Raptor) или, еще лучше, SSD, даст гораздо больше эффекта с гораздо меньшим риском.
КАТЕГОРИЧЕСКОЕ ПРЕДУПРЕЖДЕНИЕ – если данные имеют хоть какую-то ценность, использовать RAID 0 не стоит. Бэкап тоже спасает не всегда, т.к. он всегда отстает по времени (обычно на сутки и более) и, как минимум, вызывает долговременный (обычно несколько дней) простой машины на время ремонта (обладателям серверов это особенно важно).
Емкость равна сумме размеров всех дисков. Состоит из двух и более дисков.
RAID1 – «зеркало», mirror. Состоит из двух дисков. Информация полностью дублируется между двумя дисками. При записи такой массив работает практически так же, как и одиночный диск. При чтении некоторые контроллеры (все аппаратные и некоторые полуаппаратные) могут использовать технологию чередования запросов (аналогично RAID 0), что также повышает быстродействие (скорость при этом практически не отличается от RAID 0). Но – не все контроллеры умеют это делать. Плюс такого массива в том, что он чрезвычайно надежен (ибо прост) и даже в случае логического сбоя контроллера информация может быть легко восстановлена. При наличии контроллера, умеющего чередовать запросы, может обеспечить в бытовых задачах производительность, практически такую же, как и RAID 0 – но при очень высокой надежности.
Емкость равна емкости одного диска.
RAID 5 – информация в нем пишется на диски страйпами, аналогично RAID 0. Но при этом дополнительно пишутся блоки избыточной контрольной информации (parity), позволяющие массиву спокойно пережить вылет одного любого диска. Производительность на чтении с такого массива почти не отличается от RAID 0. Производительность же записи очень мала (может быть существенно медленнее одиночного диска), т.к.:
а) производится большее количество дисковых операций;
б) контроллер должен вычислять контрольные суммы, а это достаточно накладно. Использование RAID 5 рекомендуется в случаях, когда не важна скорость записи или на очень мощных контроллерах (400$ и выше). В случае логического сбоя восстановление информации с RAID 5 не всегда возможно и даже если возможно, требует работы профессионала.
Емкость равна сумме размеров всех дисков минус один диск. Состоит из трех и более дисков.
RAID 10 – симбиоз RAID 0 и RAID 1. Информация пишется страйпами, но полностью дублируется на одинаковых наборах дисков. При этом скорость чтения равна скорости RAID 0, а скорость записи теоретически вдвое ниже (но все равно вдвое выше, чем у одного диска (теоретически. ))
Используется тогда, когда помимо скорости чтения и надежности нужна еще и большая скорость записи. Например – идеальный вариант для профессиональной работы в Photoshop, когда памяти категорически не хватает и интенсивно используется своп. Или в сервере базы данных.
RAID10 и RAID0+1 в теории несколько отличаются, но с практической стороны — одно и то же.
Состоит обычно из четырёх дисков (но некоторые контроллеры могут использовать нечётное количество, начиная с трёх). Ёмкость равна половине суммы объёмов всех дисков.
Matrix RAID – вопреки рекламе Intel, RAID не является. Это просто возможность создать массивы разного уровня на одном наборе дисков. Этот функционал присутствует почти во всех профессиональных контроллерах от Рождества Христова и почему-то не рекламируется. Но вещь полезная.
Например, на двух дисках можно сделать зеркало и страйп. Зеркало под ОС, ПО и важные данные, а страйп под всякую всячину, которую не жалко потерять. Но важно помнить, что для сохранности данных при вылете диска, зеркало должно создаваться ПЕРВЫМ (иначе при вылете одного диска данные зеркала хоть и не потеряются совсем, но их придется спасать нетривиальными методами).
Комбинации массивов могут быть разными (два зеркала, или два страйпа, или два RAID 5, или. зависит от фантазии и количества дисков), но на одних и тех же дисках может быть не более двух массивов.
3. Виды реализации RAID
RAID может быть реализован разными средствами:
а) программно. Возможность есть во всех серверных версиях Windows и вообще во многих ОС. Плюс – обычно бесплатно. Минус – отсутствуют средства мониторинга, производительность зачастую оставляет желать лучшего (в случае RAID 5). Но софтовый страйп и зеркало работают вполне быстро. Еще минус – зависимость от ОС: если она упадет, могут быть серьезные проблемы. Рекомендуется для создания зеркала – практически не уступает дешевым контроллерам, а зачастую их превосходит;
б) аппаратно. Это значит, что контроллер имеет собственный процессор и, как правило, кэш. Полностью независим от операционки. Имеет мощные средства мониторинга. Аппаратные контроллеры обычно стоят начиная от 300$. Наиболее распространенные производители – LSI, Adaptec, 3ware, Areca (хотя некоторые из них не брезгуют и более дешевым классом);
в) полуаппаратно. В этот класс попадают почти все контроллеры ценой менее 300$. Т.е. контроллер как бы аппаратный, но всю работу по расчету контрольных сумм и т.п. делает центральный процессор системы (т.е. драйвер). Дать точную классификацию чудес китайской мысли затруднительно, но как правило, такие контроллеры не блещут как производительностью, так и средствами мониторинга. Хотя например Интеловский интегрированный ICH5(6, 7, 8)R работает достаточно удовлетворительно. Возможно, другие тоже неплохи – не знаю. Хочу только предостеречь от использования таких контроллеров для построения RAID 5. Этот массив достаточно сложен и глюкоопасен. Если развалится, восстановить его на контроллере подобного сорта может быть очень затруднительно.
4. Производительность
Вопреки распространенному заблуждению, производительность RAID-массива может вас совсем не порадовать, особенно это касается RAID 5 и вообще дешевых контроллеров. Суммирования мегабайт в секунду всех дисков НЕ БЫВАЕТ даже в RAID 0. Всегда есть достаточно существенные накладные расходы на обслуживание массива. Это обусловлено тем, что, как правило, RAID-контроллеры имеют весьма слабую пропускную способность и просто не могут переварить поток информации.
Большинство АППАРАТНЫХ (т.е. имеющих свой собственный процессор и кэш-память) RAID-контроллеров ОЧЕНЬ медленно работают на задачах, связанных с передачей больших файлов (небольшое число линейных потоков).
Связано это с тем, что большинство контроллеров начального уровня (до 500$) имеют очень слабые процессоры (66-100 МГц), которые просто не успевают быстро переливать большие объемы данных. Эти контроллеры придуманы для небольших серверов баз данных и файл-серверов, где характерна нагрузка типа «одновременнное чтение-запись большого числа мелких блоков».
Исключение составляют разве что мощные контроллеры типа SCSI LSI320-2X(2E)(Intel SRCU42X, E) или SATA 3ware9550. Но они и стоят существенно дороже.
Итак, линейная скорость в несколько десятков МБ/с для контроллера начального уровня — это НОРМАЛЬНО. И все домыслы типа «суммирование скоростей винчестеров» — разговоры ни о чем.
Массивы быстро работают только на операциях с мелкими блоками данных (запуск приложений, своп и т.п.), где все упирается в механику дисков. С этими задачами успешно справляются даже недорогие контроллеры. Если же речь идет о передаче больших файлов (мегабайты и выше), то скорость массива может быть не так уж велика, особенно на записи. Причем чем больше дисков в массиве, тем скорее контроллер упрется в предел своих возможностей (т.е. медленнее не станет, но и быстрее тоже).
RAID-контроллер – штука достаточно сложная и поэтому не лишена своих глюков. Массив может «развалиться» в самый неподходящий момент (это означает, что диски все исправны, но контроллер почему-то думает, что они померли). Такое бывает, и достаточно часто, особенно на дешевых контроллерах. Если RAID 1 в этом случае будет жить (ну или восстановить информацию не представляет проблемы), то вот RAID 0 рухнет. Вообще, для работоспособности RAID 1 необходимо, чтобы хоть один диск из массива был жив. RAID 0 не способен пережить вылет даже одного диска. RAID 5 выдерживает вылет одного диска, если же вылетят два (а при логических сбоях это бывает часто), будет как с RAID 0. RAID 10 выдерживает вылет половины винтов, но только если эти винты не являются зеркалом друг друга. Т.е. для верности лучше считать, что он, как и RAID 5, выдерживает вылет лишь одного диска.
При покупке RAID-контроллера с целью сделать RAID 0, 5 или 10, рекомендую предварительно убедиться, что он позволяет вручную или автоматически вернуть массив в рабочее состояние – подобные функции обычно называются «Make online», «Trust array» и т.п. Конкретные марки контроллеров называть не буду, все меняется (аппаратные контроллеры, за исключением продукции Promise, как правило такие функции в том или ином виде имеют. Полуаппаратные – это надо смотреть доки).
Еще момент – ПЕРЕД созданием RAID ОБЯЗАТЕЛЬНО прочитайте доки. RAID – это не та штука, где можно действовать интуитивно, там многие вещи весьма непрозрачны, даже если таковыми кажутся. Особенно это касается аппаратных контроллеров – не обижайтесь, но далеко не каждый инженер способен управиться с мощным контроллером, не говоря уже о простом пользователе, чтобы он о себе ни думал.
На всякий случай уточню еще один момент. Процесс создания массива состоит не только из конфигурирования. После конфигурирования происходит еще процесс инициализации, который как правило означает запись нулей на всю поверхность – т.е. стирание всей информации. Иногда этот процесс запускается вручную, иногда автоматически. Если массив «создался» за пять секунд, это не значит, что он проинициализировался. Контроллер может вести инит в фоновом режиме, вовсе вас об этом не спрашивая. Процесс инита может занимать от десятков минут до нескольких дней – это зависит от мощности контроллера, скорости и размера дисков, приоритета инита. Обычно – от получаса до нескольких часов.
Повторю стандартную фразу – RAID не заменяет бэкап. Они оба защищают от разных вещей. Бэкап спасает от потери накопленных данных. RAID – позволяет работать при вылете винта и позволяет не потерять данные со времени последнего бэкапа (т.е., как правило, наиболее важные, над которыми вы сейчас работаете!) Но никакой массив не спасет от навернувшегося БП, вируса или ваших же шаловливых ручек. Поэтому если вы дорожите данными, надо делать И отказоустойчивый RAID и бэкап, благо в последнее время это не так уж дорого.
6. Когда стоит использовать RAID дома
Наиболее полезен дома RAID 1. Он спасает при крахе диска и при наличии контроллера, умеющего чередовать запросы, резко повышает производительность на бытовых задачах (я уже говорил про запуск приложений, что, IMHO, наиболее интересно). Он, конечно, теряет много дискового пространства, но винчестеры нынче такие, что обычно и так хватит.
RAID 10 полезен, как я уже говорил, в профессиональных задачах (например, дизайнеру-надомнику). Это и быстро, и надежно.
RAID 5 – хорош, когда надо хранить большие объемы данных с достаточной (но не 100%) надежностью. Несколько дисков помельче могут быть дешевле пары больших. Например, я уже не раз слышал про людей с большими коллекциями фоток и т.п. (сам такой). Но я уже предостерегал – RAID 5 в случае развала поднять сложно, поэтому дома, без бэкапа, над этим надо подумать очень плотно.
RAID 0 – хорош только для разного рода свопов и т.п., т.е. временной информации, потерять которую не страшно. Но не стоит его использовать, например, под загрузочный диск: если навернется, будете курить бамбук в ожидании ремонта. В этом плане недурен Matrix RAID – можно сделать зеркало под систему и данные и страйп под свякие свапы. Хотя я, например, его не буду использовать – лучше денег заплачу за RAID 10.
7. Что такое LUN
В просторечии лунами обычно называют логические диски — что не совсем корректно, но общепринято.
Внутри RAID-системы существуют массивы (array) и логические диски (logical drive). Логический диск фактически является разделом массива — только не на уровне ОС, а внутри контроллера.
Грубо говоря, LUN (Logical Drive) представляет собой кусок RAID-массива, который контроллер представляет ОС в качестве «физического» диска. Именно это как правило и имеется в виду, когда говорят «LUN».
Смысл разбиения массива на луны в том, что на разных лунах можно иметь разные политики кэширования, что невозможно в случае обычных софтовых партиций. А на многих контроллерах еще и разные уровни RAID (например, контроллеры Адаптек или LSI). Еще момент — не всегда операционки понимают диски более 2 ТБ (хотя это со временем пройдет) — тогда большой массив можно просто порезать.
Делается это для того, чтобы на небольшом числе дисков можно было сделать несколько виртуальных — часто требуется.
Это все очень кратко — на самом деле все сложнее.
Лучше всего качнуть мануал приличного контроллера (Adaptec, LSI. ) и почитать — там еще много чего интересного написано.
8. Почему при наличии RAID нужно делать бэкап?
Потому что технология RAID предназначена не для обеспечения сохранности данных, а для возможности дальнейшей работы при выходе из строя одного или нескольких жёстких дисков. Подробнее — здесь: От чего спасает и от чего не спасает RAID-массив.
9. Для чего нужна батарейка (BBU — Battery Block Unit) на контроллере
- сбой UPS;
- сбой/выдергивание провода/проводов от UPS к БП;
- сбой БП;
- сбой материнской платы;
- сбой вставного контроллера повлёкший проблемы с питанием на шине;
- сбой одного из каналов контроллера;
- проблемы с канальным кабелем (разъёмы, терминаторы);
- сбой корзины;
- сбой одиночного диска, повлекший сбой по шине.
Не стоит слишком вдаваться в теорию — все значительно проще. Разработчики контроллеров — парни высокооплачиваемые, не резиновые и времени у них мало. Поэтому оптимизировать микрокод контроллера абсолютно под все варианты страйпа и кэша никто не будет. Есть выбранный проектировщиками оптимальный, по каким-то им ведомым причинам, страйп — под него все и точится. В некоторых случаях изменение страйпа кое-что дает, но дает обычно немного, а вот пролет может быть значительно более существенным.
Теория, на фоне достаточно слабых бортовых процессоров и далеко не идеального кода, имеет не так много значения.
11. Что такое Consistenсy check и почему стоит его делать
Суть в том, что ЛЮБОЙ массив не абсолютно надежен (даже если все исправно).
Например, проблемы кабельной системы могу привести к некорректной записи данных на блины (хотя, как правило, они, конечно, компенсируются в процессе передачи).
Гораздо хуже обстоит дело со сбоями питания. Вырубание электрики или отказ БП (а зачастую и ребут) во время интенсивной записи могут привести к несоответствию блоков данных и парити.
Для этого на правильных контроллерах ставится батарейка на кэш (BBU). Она держит не только собственно сам кэш (спасает от ошибок файловой системы). Если она есть, контроллер будет помнить еще и то, какие блоки он успел записать, а какие нет (или записал не до конца) — т.е. содержимое временных регистров. С ней вероятность инконсистентности гораздо ниже, но не отсутствует.
Дело в том, что сами винты имеют кэш. На SCSI или SAS-дисках кэш, как правило, выключен (на скорость это влияет очень мало). На SATA же скорость при выключении дискового кэша обычно падает гораздо сильнее и его оставляют включенным. И если пропали данные в дисковом кэше, контроллер просто об этом не знает, со всеми вытекающими.
Ну и, естественно, в процессе работы ни один диск не застрахован от бэд-блоков. Контроллер о них ничего не знает до тех пор, пока не полезет в тот блок, что может быть очень редко.
Чем это грозит. А все очень просто. Если вдруг откажет диск, то при наличии неконсистентных данных, в процессе ребилда на новый диск информация будет записана с ошибками, и никто не будет об этом знать! Если же есть реальные, а не логические сбои (бэд-блоки), ребилд просто не пройдет (эта ситуация повторялась уже столько раз, что у меня мата не хватает). Т.е. винт поменяли, а массив как был полудохлым, так и есть. И это еще хорошо, если ребилд не пойдет — хуже, если пройдет, но со скрытыми ошибками (вы будете пребывать в ложной уверенности — пока петух не клюнет).
Самое главное — НИКТО НЕ СМОЖЕТ такой массив восстановить. Только бэкап-рестор того, что еще можно прочитать.
Поэтому периодическая проверка ЛЮБОГО массива уровней 1, 5, 6, 10, 50 — вещь просто ОБЯЗАТЕЛЬНАЯ. Если конечно вас интересует результат (С).
Что делает консистенси-чек. Он:
а) читает поверхность дисков, входящих в массив;
б) СВЕРЯЕТ блоки парити и блоки данных (или просто блоки данных в случае RAID 1 и 10).
Если все блоки читаются, но имеется несоответствие, он перезаписывает парити на RAID 5, 6. Как он сделает на RAID 1 или 10, честно говоря, не знаю, наверное, волевым решением примет один из блоков «правильным» (некая надежда на аллаха имеет место быть).
Если есть бэд-блоки, он вычислит содержавшуюся в нем информацию на основании парити и запишет его заново (диск при этом отремапится).
Вот собственно. Это вовсе не страшилка, а весьма злобная правда жизни.
Да, еще. Консистенси-чек обязательно надо делать ПЕРЕД операциями рестрайпинга (изменения уровня массива) и экспанда (добавления дисков в массив).
12. Почему RAID 0 так ненадёжен, хоть вероятность выхода из строя современного винчестера порядка нескольких процентов
- нестабильность контроллера или заменяющего его софта;
- неконтакт кабелей;
- выбросы по электрике (ой, только не надо про бытовые упсы, да?);
- несовместимость firmware дисков и контроллера, проявляющаяся под нагрузкой или спонтанно;
- внезапные ребуты ввиду сбоя софта, приводящие к потере информации в кэше и т.д. и т.п.
13. Что такое HBA
HBA — Host Bus Adapter, т.е. простой контроллер, который ставится в сервер и имеет наружу или внутрь интерфейс нужного типа (SCSI, SAS, FibreChannel. ). Примеры — Adaptec 29320, Qlogic QLA2460.
Применяется обычно для подключения разного рода стримеров, внешних дисковых массивов.
Часто также подключаются диски, если не требуется функционал, надежность и производительность полноценных RAID-контроллеров.
Иногда имеет примитивные функции RAID (страйп, зеркало). Но работают такие «hostRAID’ы» далеко не всегда стабильно
14. Для чего нужна операция «Make online»
Операция Make online — это принудительное «поднятие» в онлайн отказавших дисков. Т.е. мы принудительно заставляем контроллер считать, что этот диск исправен и, внимание, на нем заведомо верная информация.
Когда это можно применять: например, при одновременном отказе двух или более винтов в RAID 5 или RAID 10, причем вы абсолютно уверены, что отказ был именно одновременный, а не последовательный (один за другим). Это бывает, например, при проблемах с электрической сетью. В этом случае — это удобный способ восстановить работоспособность массива.
Внимание: крайне рекомендуется до Make Online выполнить проверку ВСЕХ failed дисков на «просто» SCSI- (SAS-, SATA-) HBA утилитой вендора (для Seagate — Seatools Enterprise, для Maxtor- PowerMax, IBM/Hitachi — Drive Fitness Test, скачиваются с сайта вендора).
Естественно, неисправные диски в online поднимать нельзя.
Когда это нельзя применять категорически: во всех случаях, кроме перечисленных в пункте «когда можно»: при неправильном применении эта операция приведет к почти гарантированному убиению если не всей, то большей части информации на массиве.
15. Что такое hot-swap
Это физическая и логическая возможность смены диска без выключения питания. Т.е. наличие в сервере дисковой корзины, куда диск втыкается на салазках. Ну и умение контроллера корректно отрабатывать выдергивание и втыкание диска. В этом смысле помогает наличие SES-процессора на бэкплейне дисковой корзины — это процессор, который занимается мониторингом всяческих температур и прочей полезной дребедени в дисковом отсеке, заодно и автоматически опознает новый диск в момент втыкания, без дополнительный телодвижений админа и контроллера (без этого пришлось бы делать рескан дисков по команде или периодически, что не фонтан).
16. Что такое hot-spare
Это диск, который стоит в сервере, но не входит ни в один из массивов, но в случае вылета любого винта автоматически запускается ребилд на этот самый спаре. Т.е. это просто как запаска в автомобиле, просто меняется сама, без домкрата.
Спаре может быть как глобальным (т.е. служит запаской для любого винта на контроллере), так и dedicated (т.е. для дисков конкретного массива — например, если разные винты в разных массивах на одном контролере).
17. Можно ли ставить в массив диски разного объёма
Можно, однако тогда на КАЖДОМ диске будет использоваться пространство, равное объёму самого маленького диска. Точно также при использовании разных по производительности дисков скорость доступа всего массива будет равна скорости доступа самого медленного в этом плане диска.
Вообще, для построения RAID-массива диски лучше использовать не только одинаковой модели, но и с одинаковой прошивкой.
Xhd extreme harddrive что это за программа
HDAT2 — как пользоваться? Программа для тестирования и диагностики дисков
Как известно по законам термодинамики, вечных двигателей любого рода не существует. Это относится и к жестким дискам. На их поверхности со временем появляются так называемые bad-блоки. Некоторые из них можно исправить. Для этого предназначены программы для тестирования и диагностики дисков.
Таких приложений существует достаточно большое количество. В рамках данной статьи будет рассмотрена программа HDAT2.
Ошибка файловых систем
С помощью программы, интегрированной в ОС Windows, происходит поиск ошибок файловой системы, которые связаны с тем, что возникают определенные проблемы в метаданных.
Так, ошибки в файле $Bitmap ФС NTFS могут послужить причиной неправильного распознавания Windows оставшегося свободного пространства винчестера. Ошибки в данном файле могут спровоцировать неправильное определение бэд-секторов, что приведет к попытке записи каких-то данных в эти сектора, что в результате приведет к зависанию компьютера.
HD COM ALERTA PASSE PROGRAMAS PARA VERIFICAR OS ERROS SE É GRAVE
Помимо этих файлов к ошибкам файловых систем относятся проблемы с главной файловой таблицей и проблемы разных индексов метаданных.
Бэд-секторы, или сбойные секторы
Секторы на винчестере устанавливаются изготовителем. Именно в этот момент в него закладываются магнитные свойства, которые позволяют осуществлять запись данных на диск. Если он когда-либо падал на пол, получал даже незначительный удар по корпусу, начинается постепенная деградация его поверхности.
Эти деградирующие части обнаруживают с помощью специальных программ для тестирования и диагностики дисков. Те сектора, которые повреждены, не подлежат восстановлению, хотя во многих подобных программах и пишут, что возможно «тестирование и восстановление диска». На самом деле винчестер имеет резервные области секторов. Если появляется сбойный участок на определенном секторе, то данные программы переназначают адрес сбойного сектора новому сектору из резервного блока.
Одной из программ, позволяющих производить тестирование и восстановление бэд-блоков или секторов, является HDAT2. Как пользоваться ею — рассмотрим в данной статье.
Понятие о восстановлении битых секторов
Восстановление бэд-блоков не спасет диск от окончательного разрушения со временем, но может помочь восстановить некоторую информацию и продлить жизнь винчестеру. При этом нужно помнить, что неправильные действия, осуществляемые в данных программах, могут привести к окончательной порче жесткого диска. Поэтому, чтобы избежать негативных последствий, нужно строго придерживаться инструкций, которые приведены в данной статье.
Создаем загрузочную флешку
Как пользоваться HDAT2? Первым делом необходимо создать флешку с возможностью загружать данную программу.
HD COM ALERTA CRITICO VERMELHO DEFEITO GRAVE
Рассмотрим, как создать такую флешку в Windows.
Проще всего сделать подобную флешку в специальных приложениях, например, в UltraISO. Скачиваем это приложение, устанавливаем и запускаем от имени администратора. На панели инструментов выбираем иконку папки, показывающую, что мы хотим открыть файл. Находим файл .iso с данной программой, сохраненный на компьютере. Переходим в меню «Самозагрузка» и выбираем «Записать образ жесткого диска».
Появится окно, в котором нужно проверить информацию и выбрать метод записи «USB-HDD+», после чего кликнуть на кнопку «Записать».
В среде GNU/Linux создать загрузочную флешку HDAT2 можно с помощью команды dd: dd if=/путь_куда_скачан_образ_программы.iso of=/dev/sdx, где sdx — флешка в обозначении дисков в данной системе.
Начинаем работу
В данной статье приведем инструкцию для HDAT2 на русском языке.
Для начала перезагружаем компьютер. В начале новой загрузки нужно нажать на какую-либо клавишу, которая активирует переход в BIOS, обычно это DEL или F2.
Входим в BIOS и выбираем там, какое устройство будет загружаться первым. Если сделали загрузочную флешку HDTA2, то устанавливаем ее первым загрузочным устройством, иначе — дисковод.
В случае наличия на диске или флеш-носителе нескольких программ может быть предложен выбор необходимой программы или ввод вручную.
В меню, которое появится далее, предлагается выбрать диск. Если диск один, то выбор очевиден, если же их несколько и не помните, на каком именно есть сбойные сектора, нужно хотя бы помнить размер этого диска. Выбираем необходимый винчестер, подтверждаем выбор нажатием клавиши «Ввод» (Enter).
Тестирование и восстановление данных
После совершения последнего подтверждения появится окно «Мое меню», в котором будут предложены различные режимы запуска в HDAT2.
Там будет перечислено несколько вариантов запуска программы.
Как пользоваться HDTA2 в этом случае? Сначала диск лучше проверить на сбойные сектора без восстановления. Это обусловлено тем, что информация, которая будет расположена в bad-блоках, может оказаться недоступной.
Это происходит за счет того, что программа для восстановления жесткого диска при кажущемся восстановлении поврежденных секторов и блоков пытается заменить их рабочими из резервной области диска. Поэтому сначала нужно убедиться, что это этот диск поврежден, попытаться сохранить всю возможную информацию с него. Лучше делать периодические бэкапы, но если они не делались, то либо перегружаемся в систему, если она загружается и сохраняем то, что возможно, либо переключаем винчестер на другой компьютер с загружаемой системой и сохраняем максимум по возможности.
В связи с этим вначале лучше выбрать Device test menu, а в нем — Detect bad sectors menu.
После подтверждения выбираем тип тестирования, лучше выбрать «Чтение» (Detect with READ).
В случае необходимости проведения лечения выбираем Detect and Fix bad sectors menu. Далее выбираем способ тестирования, например, «Проверка/Запись/Проверка» — Verify/Write/Verify. Работать программа для восстановления жесткого диска может достаточно длительный промежуток времени.
Помимо этих режимов можно использовать режим Powerful test READ/WRITE/READ/COMPARE, который протестирует винчестер на наличие ошибок. После этого выбираем Fix with Verify/Write/Verify.
После окончания сканирования будет выдан результат, на котором нерабочие участки помечены красным цветом, действующие в рабочем режиме — синим, а которые долгое время не откликаются на действия программы — желтым.
Чем больше в диске ошибок, обнаруженных программой HDAT2, тем меньше шансов на то, что этот диск протянет еще какое-то значительное время.
Режим SMART
Данный режим представляет собой технологию самопроверки диска. Состояние винчестера будет представлено в меню SMART/SCT menu. Выбрав его, переходим в Smart Attributes.
О неполадках винчестера можно судить по следующим пунктам:
- 200 строка Write Error Rate/Count (большая величина RAW свидетельствует о проблемах с головками диска);
- 05 строка Reallocated Sectors Count (переназначенные сектора, более плохая ситуация при большом значении данной величины);
- 197 строка Current Pending Sector Count (количество секторов, которые вскоре будут переназначены);
- 198 строка Offline Uncorrectable Sector Count (если значение отлично от нуля, то проблемы с диском имеются);
- 196 строка Reallocated Event Count (демонстрирует число операций переназначения секторов).
Файловые режимы в программе
Помимо того, что с помощью данной программы можно протестировать и попытаться восстановить сбойные сектора на винчестерах, она также осуществляет тестирование файлов. При этом могут осуществляться операции поиска, чтения и проверки данных в файловой системе FAT. В таблице этой системы может осуществляться проверка, восстановление и удаление записей сбойных секторов.
Как пользоваться HDAT2, если программа не видит жесткого диска
Иногда случается такая ситуация, что после запуска программы она не обнаруживает винчестера. Такая проблема может наблюдаться при проверке больших дисков.
Если HDAT2 не видит жесткий диск, то в BIOS нужно изменить работу того дискового контроллера, к которому подключен винчестер, на IDE/Compatible. Если же диск подключен по этому контроллеру, нужно попробовать поменять на AHCI.
Таким образом, нужно соблюдать для HDAT2 инструкцию на русском языке, приведенную в данной статье, чтобы предотвратить еще больший урон для своего жесткого диска.
В заключение
После скачивания данной программы, которая может помочь в некоторых случаях восстановить целостность диска за счет резервных секторов, может возникнуть закономерный вопрос: «Как пользоваться HDAT2?». В статье приведен пошаговый алгоритм действий, описано, почему может не опознаваться винчестер данной программой, и что в этом случае нужно сделать. При этом нужно не путать ошибки файловой системы и сбойные секторы. Первые данная программа может исправлять, но только на ФС типа FAT.
extreme hard drive xhd что это
«Горячие» клавиши
Создание макрокоманд и назначение индивидуальных “горячих клавиш” для быстрого выполнения функций, когда это необходимо.

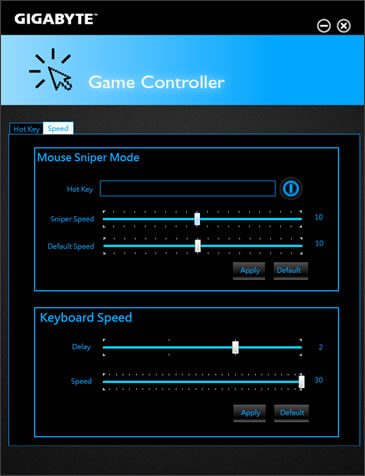

Скорость
С помощью клавиши Sniper можно переключать чувствительность мыши. Активируйте режим Снайпер, чтобы повысить снайперские способности (точность прицеливания).
• Переключатель режима работы диска
Функция Disk Mode Switch позволяет изменить режим работы накопителя даже после того, как установлена операционная система. Предусмотрена возможность инициировать режим IDE, AHCI и RAID. Пользователь может выбрать необходимый режим, а затем перегрузить компьютер.
• Утилита EZ Smart Response
Фирменная утилита EZ Smart Response открывает пользователю доступ к технологии Intel® Smart Response одним щелчком кнопки мыши без переустановки ОС, даже если для дисковой подсистемы выбран режим IDE.
• Утилита EZ Rapid Start
С помощью утилиты EZ Rapid Start можно существенно сократить время загрузки ПК и необходимых приложений одним щелчком кнопки мыши.
• Утилита Smart Connect
Благодаря утилите Smart Connect в автоматическом режиме происходит обновление контента активных ключевых приложений, а также почтового ящика электронной почты и web-страниц в социальных сетях, даже в том случае, если система находится в спящем режиме. Больше не нужно дожидаться загрузки актуальных новостей или писем от друзей. Просто нажмите кнопку ‘On’ и вы в курсе всех событий.
Автоматическая синхронизация с цифровым Облаком
Ручная настройка процедуры синхронизации с облачным сервисом — вчерашний день.
Ваша информация всегда под рукой
Почта, социальные сети и облачные вычисления всегда под рукой, стоит только активировать функцию Intel ® Smart Connect.
В чем между ними разница?
Просто у меня SSD Диск я в BIOS поставил Выбрал на контролере AHCI
Диск стал работать быстрее что касается Записи и Чтения тобиш вдвое стало все быстрее!
А вот RAID (XHD) В чем отличается?
И будет лучше если я выберу RAID
Жду профессиональных ответов! Кто об этом ничего не знает лучше не пишите зря!
Добавлено 3 часа назад
У меня 5ть Жостиких Диской HDD с разным объемем и один SSD
Стоит ли мне в контролере включать функцию RAID или лучше оставить AHCI.
Утилиты, программы и приложения для материнских плат Gigabyte
Поддерживаемые операционные системы: Windows XP, Vista, 7
Для начала загрузки данного файла, найдите под пунктом номер 1 ссылку СКАЧАТЬ и нажмите на неё.
Для поиска других драйверов, утилит или инструкций, выберите один из вариантов под пунктом номер 2, чтобы перейти на главную страницу поиска или в другой раздел сайта.
Нажмите на ссылку, чтобы
этот файл бесплатно.
Пожалуйста, поставьте свою оценку!
Для поиска других драйверов и файлов, перейдите к
- Все файлы для скачивания расположены на FTP серверах в Украине. Скорость скачивания файла может отличаться, в зависимости от вашего региона и отдаленности от FTP сервера.
- Для сокращения времени скачивания и уменьшения объёма передаваемых данных по сети интернет, этот файл запакован в RAR архив.
- Для распаковки данного RAR архива, вам понадобится программа WinRAR, которая должна быть установлена на вашем компьютере.
- Распакуйте содержимое RAR архива в любую папку на жестком диске компьютера и произведите установку оттуда.
Понравился поиск? Используйте социальные кнопки, чтобы поделиться с друзьями и снова вернутся к нам, когда понадобится скачать драйвера, утилиты или инструкции.
Ускорение производительности системы становится проще благодаря удобной утилите GIGABYTE eXtreme Hard Drive (X.H.D). GIGABYTE eXtreme Hard Drive (X.H.D) обеспечивает быстрый и простой способ повысить производительность вашего жесткого диска, просто добавив еще один жесткий диск.
Утилита eXtreme Hard Drive поддерживает Intel Z68/P67/H67/X58A/P55/H57 и AMD A75/A55/SB950/SB850 серии материнских плат.
extreme hard drive xhd что это
«Горячие» клавиши
Создание макрокоманд и назначение индивидуальных “горячих клавиш” для быстрого выполнения функций, когда это необходимо.
Скорость
С помощью клавиши Sniper можно переключать чувствительность мыши. Активируйте режим Снайпер, чтобы повысить снайперские способности (точность прицеливания).
• Переключатель режима работы диска
Функция Disk Mode Switch позволяет изменить режим работы накопителя даже после того, как установлена операционная система. Предусмотрена возможность инициировать режим IDE, AHCI и RAID. Пользователь может выбрать необходимый режим, а затем перегрузить компьютер.
• Утилита EZ Smart Response
Фирменная утилита EZ Smart Response открывает пользователю доступ к технологии Intel® Smart Response одним щелчком кнопки мыши без переустановки ОС, даже если для дисковой подсистемы выбран режим IDE.
• Утилита EZ Rapid Start
С помощью утилиты EZ Rapid Start можно существенно сократить время загрузки ПК и необходимых приложений одним щелчком кнопки мыши.
• Утилита Smart Connect
Благодаря утилите Smart Connect в автоматическом режиме происходит обновление контента активных ключевых приложений, а также почтового ящика электронной почты и web-страниц в социальных сетях, даже в том случае, если система находится в спящем режиме. Больше не нужно дожидаться загрузки актуальных новостей или писем от друзей. Просто нажмите кнопку ‘On’ и вы в курсе всех событий.
Автоматическая синхронизация с цифровым Облаком
Ручная настройка процедуры синхронизации с облачным сервисом — вчерашний день.
Ваша информация всегда под рукой
Почта, социальные сети и облачные вычисления всегда под рукой, стоит только активировать функцию Intel ® Smart Connect.
В чем между ними разница?
Просто у меня SSD Диск я в BIOS поставил Выбрал на контролере AHCI
Диск стал работать быстрее что касается Записи и Чтения тобиш вдвое стало все быстрее!
А вот RAID (XHD) В чем отличается?
И будет лучше если я выберу RAID
Жду профессиональных ответов! Кто об этом ничего не знает лучше не пишите зря!
Добавлено 3 часа назад
У меня 5ть Жостиких Диской HDD с разным объемем и один SSD
Стоит ли мне в контролере включать функцию RAID или лучше оставить AHCI.
