What is an AC Adapter?

Alternating current (AC) adapters are used to power or charge many common electronic devices, such as mobile phones, laptop computers, or external hard drives. An AC adapter changes AC power from an electrical outlet into the type of power or voltage that an electronic device needs to work. Typically, each device has a designated adapter that is pre-set to the proper voltage conversion. For this reason, among others, adapters generally are not interchangeable.

If a device does not have its own supply of power, it likely has to use an AC adapter in order to get power from the electricity mains of a building. An adapter is a type of power supply — a device that provides power to another device — and is used with cell phone chargers or the power cords for gaming systems, for instance. The large block that plugs into the wall is the power supply that converts AC power to the appropriate form for the device. Other names for this type of adapter include a plug pack or a wall wart.

Another place one may find a power supply is in a laptop charger or the power cord for a printer. In order to keep the power supply from taking up space on a wall and blocking other outlets, some AC adapters have their power supplies in a "brick" that lies on the floor. This brick-in-line configuration allows for the actual plug to be a normal size to allow more room at the wall outlet. These adapters often have nicknames, such as power bricks.

Having an adapter to power a device allows for several advantages to the device and its manufacturer. For example, heat and electronic interference are kept away from the device that is being powered. The device can also get the power it needs without having to generate its own electricity. In addition, the manufacturer can market the product throughout the world since all he needs to do is include or sell the correct adapter for the country in which the device is being sold or used.

One of the drawbacks to an AC adapter is that they oftentimes can be difficult to replace. If the adapter from a laptop is misplaced, for instance, an adapter from another type of laptop generally cannot be used to replace it. To offset this difficulty, some manufacturers have developed universal adapters. They come with a switch so a person can choose the appropriate voltage as well as interchangeable tips so he can choose the correct one for his device.

You might also Like


Related Articles

  • What Is Offset Voltage?
  • What Is a Universal Power Supply?
  • What is an AC-DC Power Supply?
  • How do I Choose the Best Laptop Power Supply?
  • How do I Choose the Best Computer Power Supply?
  • What is a Desktop Power Supply?
  • What is an AC Power Plug?

Discussion Comments

@cardsfan27 — Good advice. I don't think I ever realized how much the cords actually cost. I think I'll look into buying a backup now.

Something else that I would suggest people buy even if you don't think you will ever need it is an AC car adapter. A friend got it for me as a gift, and I didn't think I would need one either, but it has saved me a couple of times.

One time, I had car problems, and I was kind of our in the middle of nowhere. Not surprisingly, my phone happened to have died right before that. Lucky for me, I had that adapter and my phone charger, so I could make a couple of calls to have someone help me. Since that time, I've just gotten an AC adapter cord that plugs right into the phone itself.

If you own a laptop, I would highly suggest buying a laptop AC adapter to keep as a backup. Over the past two years, I have had two instances where I had to replace my laptop cord.

In the first case, I got a new puppy, and he decided he wanted to chew on the cord one time when I was gone. Luckily, I had remembered to unplug the cord before I left, so he didn't get hurt. That time wasn't too much of a problem, because I had a friend with a spare cord that he let me have.

Just recently, though, I was traveling and left my cord behind at a hotel. By the time I realized it was missing, I was already back home. Stores realize that if you don't have a power cord to your computer that you are probably desperate to get one. For that reason, the price of notebook AC adapters in stores is outrageous. Fortunately, I had a backup computer I could use for a week. Meanwhile, I ordered a replacement adapter online for 25% of what they were selling them in stores.

@jcraig — The main job of the adapter is to convert the voltage of the wall outlet to a level that is acceptable for the device you are using. All standard wall outlets have a 120 volt charge. That is way too much for most devices, though. If you had 120 volts of charge going into a phone, it could end up ruining the circuits and battery. I don't know if the reverse of that is true or not, though. I'm not sure if some things actually increase the voltage of the wall outlet or if that is not allowed by various regulations.

The AC adapter can also convert the AC power into direct current that is more useful for most devices. Like you, I don't remember enough from my physics class to remember why direct current is used in different electronics. I just know that the electricity flows in one direction rather than back and forth like with alternating current.

Don't different countries have different types of AC outlets? I seem to remember seeing that on TV one time.

Whenever you have an AC adapter, what exactly does it do inside the little box or brick? I know that somehow it turns the AC power from the wall into a form that an electronic device can use, but why can't the electronics use the AC power straight from the wall? I remember too from physics class that there is direct current, but I don't remember what it does. Do the adapters somehow have something to do with converting from alternating current to direct current?

It seems like the electronics we use would be a lot more efficient if they didn't need that box taking up room by the outlet.

AC Adapter | Working, Types & Applications.

AC adapter converts a higher-voltage AC to a lower-voltage DC. Many electronic appliances require constant DC voltage for their operation. The AC adapter is used for charging the batteries of various electronic equipment. There is extensive use of AC adapter for the following equipment.

  • Batteries
  • Cell phones
  • Radio
  • Laptop PC
  • and many more electronic appliances

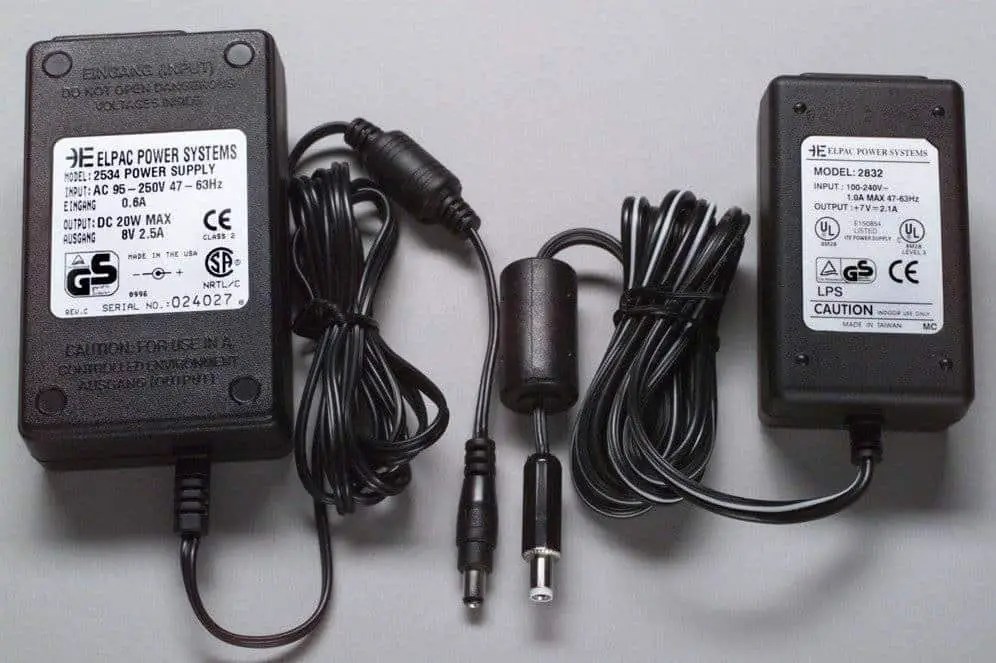

AC Adapter

There has been a revolution in AC adapter technology.

The older AC adapter was relatively bulky and the efficiency was quite low because of wastage of energy.

How does AC adapter Work?

The old technology ac adapter has the following parts.

  • Transformer
  • Rectifier unit
  • Electronic Filter

The transformer in the AC adapter is a step-down type transformer that lowers the high voltage AC to low voltage The rectifier converts the step-down AC voltage to DC voltage. Thus, the transformer is used for stepping down the voltage in an adapter.

Types of AC Adapter

There are three types of rectifier units commonly used for ac adapter.

  • Full wave Rectifier
  • SMPS Rectifier

Half-Wave Rectifier adapter

The half-wave rectifier allows the positive half of the ac cycle to pass through the diode and blocks the negative half of the ac cycle. Thus, current flows in the electric circuit are for 10 milliseconds, and for another 10 mill seconds, no current flows through the diode.

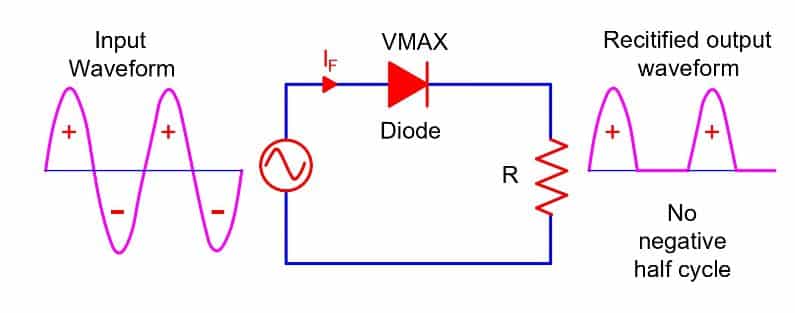

adapter -half wave rectifier

Only half of the ac waveform is utilized and the rest half cycle is wasted. As a result, the efficiency of the half-wave rectifier is very low. It is about 40.9 %. Because of ripples in the output voltage, the dc voltage is low. A filter circuit filters out the ac ripples to make the DC voltage more smooth.

Full-Wave Rectifier Adapter

  • Full Wave Bridge Rectifier
  • Centre-tap Full Wave Rectifier

In a full-wave rectifier, one diode conducts in a positive half-cycle and the other diode conducts in a negative half cycle. Thus, the DC voltage is available for the full cycle across the load. The power capacity of the full-wave rectifier is more than the half-wave rectifier. The efficiency of the full-wave rectifier is just double the efficiency of the half-wave rectifier. It is because of output DC voltage has fewer ripples. The efficiency of the full-wave rectifier is more than 82 %

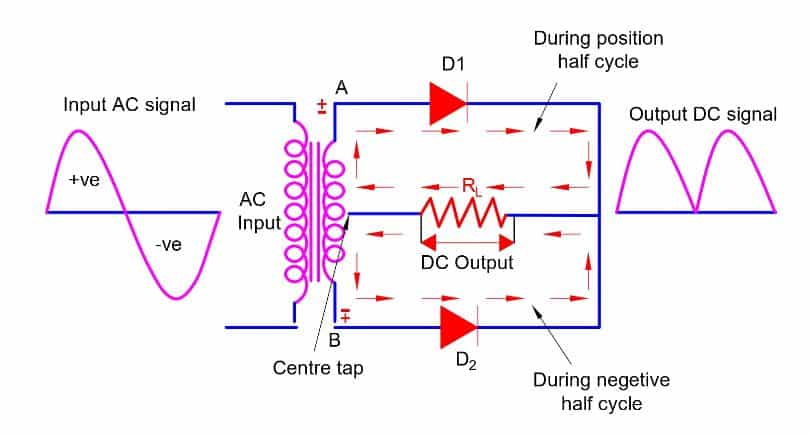

full wave rectifier adapter circuit

Filter Circuit

The filter circuit filters out the ac components present in the DC components. Thus, by filtering of rectified DC voltage, we get more smooth DC voltage. The capacitor smoothes the DC voltage by providing a low impedance path to ac components. The capacitor has very less capacitive reactance for AC frequency, and the ac components easily pass through the capacitor. Hence, we get smooth DC voltage.

Modern AC adaptersSMPS Based

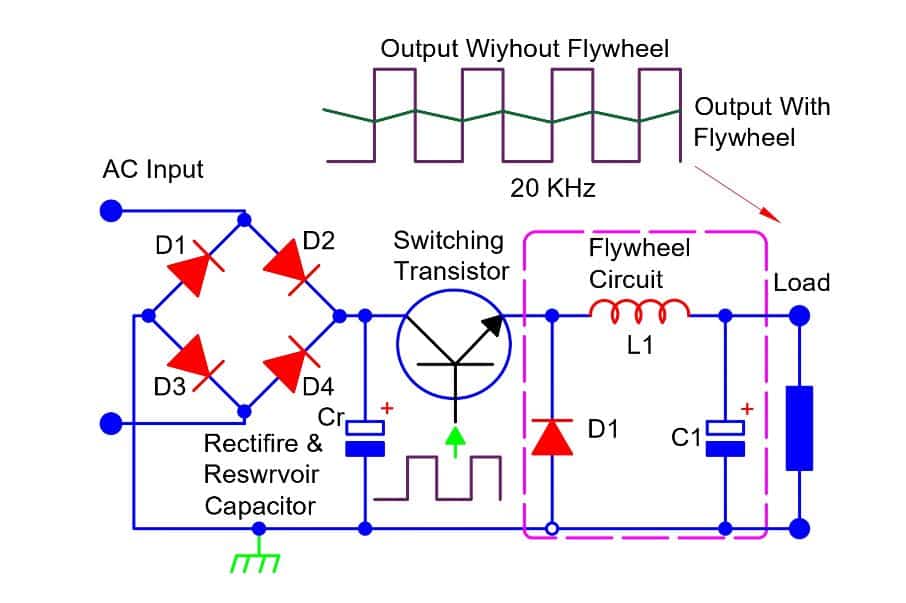

smps adapter

Switched Mode Power Supply(SMPS) is the latest state of the art technology in the field of rectifiers.

AC adapter

AC adapters convert a higher-voltage alternating current to a lower-voltage direct current for use with devices that require a relatively constant voltage (within a tolerance). Direct current is also required to recharge batteries, making AC adapters essential for electronic devices like laptops (see Figure 1) and cell phones. [1] Older AC adapters waste quite a bit of electricity in the form of standby power, but recent regulations and subsequent innovations have reduced the amount of electricity wasted considerably. See Standby power for more detailed information.

How it works

A simple AC adapter consists of a transformer, a rectifier, and an electronic filter. The transformer initially converts a relatively high-voltage alternating current that is supplied by an electrical outlet to a lower voltage suitable for the device being powered. [2] [3] A rectifier then converts alternating current into direct current. There are two separate types of rectifiers: the half-wave rectifier and the full-wave rectifier.

Half-wave rectifier

The half-wave rectifier effectively blocks current flow in one direction through the use of a diode (see figure 2). This creates a pulsating direct current. Due to half of the current being blocked, much of the supplied energy is lost, and the mean voltage of half-wave rectified power is lower than that of full-wave rectified power.

Full-wave rectifier

There are several types of full-wave rectifiers. Rather than blocking the electric current in one direction, these rectifiers flip its direction so that a constant pulsing direct current is the output. A common type of full-wave rectifier is the full-wave bridge rectifier [5] (See Figure 3).


As seen in Figures 2 and 3, the output voltage of the two rectifiers still varies greatly. However, a constant voltage is required for most devices that operate on direct current. A smoothing circuit or capacitor is used to achieve this. At its simplest, a circuit component known as a reservoir capacitor or smoothing capacitor is placed at the output of the rectifier. Essentially it releases stored energy when no voltage is being output from the rectifier. [7] This creates a fairly steady voltage. However, some ripples from the AC voltage remain (See Figure 4).

Modern AC adapters

In modern use the most common adapter is the Switched Mode Power Supply (SMPS). These are considerably more complex than linear regulated power supplies and have clear advantages. The main advantage for SMPS is that it gives DC supplies that can deliver more power for a given size, cost and weight of the adapter. [8]

SMPS is used in many applications such as battery chargers, laptops, vehicles, LED lighting, and other consumer electronics. To learn more about how SMPS units work, visit Learn about Electronics.

Что такое ac adapter

Maneki Neko

НЕСТАБИЛИЗИРОВАННЫЕ блоки питания — самые распространенные трансформаторные блоки питания. Обеспечивают выходное напряжение ПОСТОЯННОГО ТОКА. Такой блок питания содержит сетевой трансформатор и выпрямитель. В нестабилизированных блоках питания выходное напряжение соответствует номинальному только при номинальном сетевом напряжении (220V) и номинальном токе нагрузки.

Эти блоки пригодны для питания осветительных и нагревательных приборов, электромоторов и любых устройств со встроенным стабилизатором напряжения (например, большинство радиотелефонов и автоответчиков).

Такие блоки питания как правило имеют значительный уровень пульсаций сетевого напряжения и не пригодны для питания звуковой техники (радиоприемников, плееров, музыкальных синтезаторов). Для этих устройств следует применять стабилизированные блоки питания.

СТАБИЛИЗИРОВАННЫЕ блоки питания. Обеспечивают СТАБИЛИЗИРОВАННОЕ выходное напряжение ПОСТОЯННОГО ТОКА. Такой блок питания содержит сетевой трансформатор, выпрямитель и стабилизатор. СТАБИЛИЗИРОВАННЫЙ — означает, что выходное напряжение не зависит (или почти не зависит) от изменения сетевого напряжения (в разумных пределах) и от изменения тока нагрузки. В отличие от нестабилизированных блоков питания в стабилизированных выходное напряжение будет одинаковым как на холостом ходу так и при номинальной нагрузке. Кроме того, в таких блоках питания как правило достаточно малы пульсации напряжения переменного тока на выходе.

Стабилизированный блок питания практически всегда может заменить нестабилизированный (но разумеется не наоборот). Поэтому, если Вы не знаете, какой блок питания постоянного тока нужен для Вашей бытовой аппаратуры — стабилизированный или нестабилизированный, то используйте СТАБИЛИЗИРОВАННЫЙ или ИМПУЛЬСНЫЙ блок питания.

ИМПУЛЬСНЫЕ блоки питания получают все большее распространение т.к. сейчас затраты на изготовление даже сложной электронной начинки ниже чем на массивный сетевой трансформатор из меди и железа. Стоимость импульсных блоков питания даже малой мощности (около 5Вт) для такой бытовой техники как, например, радиотелефоны и автоответчики, вплотную приближается к стоимости трансформаторных. Следует также учитывать экономию на транспортных расходах при доставке — импульсные блоки питания легче трансформаторных.

Некоторые люди имет предубеждение против применения импульсных блоков питания. С чем оно может быть связано?

Современные ИМПУЛЬСНЫЕ блоки питания достаточно надежны. Например, на все блоки питания Robiton® дается гарантия 1 год.

Таким образом, будем относить к ЗАРЯДНЫМ УСТРОЙСТВАМ, например, устройство заряда аккумуляторов для фотоаппарата, если аккумуляторы при этом вынимаются из него и вставляются в зарядное устройство. А сетевой адаптер, подключаемый к фотоаппарату (и при этом также обеспечивающий заряд аккумуляторов, но уже внутри него) отнесем к БЛОКАМ ПИТАНИЯ.

AC adapter

adapter — [ adapte ] v. tr. <conjug. : 1> • 1270; lat. adaptare « ajuster à », de ad et aptus « apte » 1 ♦ Réunir (une chose à une autre), appliquer après ajustement. ⇒ ajuster, joindre, rattacher. Adapter des roulettes aux pieds d une table, un… … Encyclopédie Universelle

Adapter (patrón de diseño) — El patrón Adapter (Adaptador) se utiliza para transformar una interfaz en otra, de tal modo que una clase que no pudiera utilizar la primera, haga uso de ella a través de la segunda. Contenido 1 Propósito … Wikipedia Español

Adapter (disambiguation) — Adapter may refer to: *Adapter (device), used to match the physical or electrical characteristics of two different objects *Adapter (Genetics), a small DNA molecule used in genetic engineering *Adapter (rocketry), a segment between rocket stages… … Wikipedia

Adapter — es un convertidor de archivos multimedia. Su función radica en transformar entre diversos formatos de audio, video e imágenes. Es freeware y es desarrollado por Macroplant. Funciona en Mac OS X (10.5, 10.6 o posterior) y Windows (7, Vista o XP).… … Wikipedia Español

adapter — UK [əˈdæptə(r)] / US [əˈdæptər] or adaptor UK / US noun [countable] Word forms adapter : singular adapter plural adapters an object that allows you to connect two pieces of equipment of different types or sizes a) British an object that allows… … English dictionary

Adapter-Kassette — Eine Adapter Kassette oder Car Kit (englisch für Auto Einbausatz) ist eine Möglichkeit Audio Geräte an das Radio und Lautsprechersystem des Autos anzuschließen. Dabei wird das Kassettendeck des Autoradios verwendet: Das Car Kit besteht aus einer… … Deutsch Wikipedia

adapter — ADAPTER. v. a. Appliquer, ajuster une chose à une autre. Adapter un récipient au chapiteau d une cornue. f♛/b] Il se dit aussi De l application qu on fait d un mot, d un passage à une personne, à un sujet. Ce vers de Virgile lui est bien adapté.… … Dictionnaire de l’Académie Française 1798

adapter — adapter, or The spelling with er is more than twice as common as that with or in both senses of the word, although it is useful to reserve adaptor to the device and adapter to the (much less used) meaning ‘a person who adapts (something or to… … Modern English usage

adapter — Adapter. v.a. Appliquer, faire convenir une chose à une autre, il ne se dit guere qu en parlant de discours. On luy peut bien adapter ce passage de l Escriture sainte. ce vers de Virgile luy est bien adapté … Dictionnaire de l’Académie française

Adapter — A*dapt er, n. 1. One who adapts. [1913 Webster] 2. (Chem.) A connecting tube; an adopter. [1913 Webster] 3. (Chem., Elec., Mech.) Any device connecting two parts of an apparatus (e.g. tubes of different diameters, or electric cords with different … The Collaborative International Dictionary of English

adapter RNA — or adaptor RNA n TRANSFER RNA … Medical dictionary

Сетевой адаптер — как выбрать по мощности, виду, способу подключения, стандарту сети и цене

За доступ к Интернету отвечает сетевой адаптер для компьютера/ноутбука, который в современных устройствах подключается через разъем USB или BNC. Поскольку он встроенный, а возможность исследовать Всемирную Паутину в большинстве случаев настраивают мастера, вопрос, что это такое и как его заставить работать, возникает, если случаются поломки. Разобраться в этом нелегко, но вполне возможно.

Что такое сетевой адаптер

Дополнительный связующий элемент между ПК или ноутбуком и другими девайсами, предоставляющими доступ к Интернету, называется сетевым адаптером (терминология компании-производителя процессоров Intel). В большинстве современных компьютеров он встроенный в материнскую плату. Встречаются другие названия девайса. Что такое сетевая карта, плата или Ethernet-адаптер? Это все варианты наименований одного устройства.

Какую функцию выполняет

В модели систем OSI сетевой адаптер отвечает за функционирование второго, канального уровня. В связке с драйвером он также обеспечивает работу физического оборудования. Задачу распределения обязанностей между ними каждый производитель решает сам за себя. За канальный уровень кроме того, отвечает модуль ОС (операционной системы). Вместе они выполняют две основные операции: отправку и прием данных из сети к ПК и наоборот, а еще принимают участие в:

  • мониторинге входящего/исходящего трафика;
  • удаленном изменении конфигурации;
  • повышении производительности и назначении приоритетов в сети;
  • удаленной активизации с центральной рабочей станции;
  • кодировании/декодировании отправленных/принятых данных;
  • формировании пакета (режим передачи/приема).



Хотя в большинстве современных ПК сетевые карты встроены, они могут ломаться, из-за чего их потребуется заменить. Для этого необязательно полностью разбирать компьютер, поскольку есть две большие группы этих девайсов:

  1. Внешние. Одни подключаются через PCI- разъем материнской платы, другие используют ISA-шину.
  2. Встроенные. Еще их называют интегрированными. Выход представлен как разъем на панели возле портов для USB. Рядом есть индикаторы – светодиоды, по которым ориентируются по поводу работоспособности устройства. Плюс встроенного девайса: удобство. Минус: ненадежность.


Компания 3Com подошла к классификации с другой стороны. В ней все адаптеры делятся на поколения. Разновидности включают:

  1. Адаптеры первого поколения. Строились на дискретных логических микросхемах. Обладали низкой производительностью – даже если память компьютера была большой, буфер адаптера вмещал только один кадр. Имели множество типов, для каждого из которых нужен был свой драйвер. Кроме того, модули ОС не были стандартизированы. Вследствие этого конфигурирование сетевой платы было сложным. Использовались устройства на старых компьютерах.
  2. Адаптеры второго поколения. Используются микросхемы ASIC, размеры буферной памяти позволяют осуществлять многокадровую передачу в параллельном режиме. Надежность адаптеров 2 поколения повышена, разработаны стандартные спецификации для драйверов и интерфейсов. Кроме того, увеличилась скорость передачи.
  3. Третьего поколения. Это новейшие устройства, к которым фирма 3com относит свои платы EtherLink III. Обработка кадров – конвейерная. Конфигурация адаптера осуществляется автоматически. К сети подключается через разъем BNC (для типа кабеля – витой пары).
  4. Четвертое поколение. Высокоскоростные платы, которые поддерживают стандарты Fast Ethernet.
  5. Пятое поколение. Gigabit Ethernet, поддерживающий современные протоколы сети.
  6. Шестое поколение. 400-гигабитный Ethernet, который сейчас находится в разработке. Начнет применяться не раньше 2020-годов для домашних ПК. Уже сейчас появились Ethernet-адаптеры шестого поколения для серверов (их используют провайдеры).

Первого поколения

Есть и другие параметры, по которым классифицируют устройства. Основные указаны в списке ниже:

  • по среде передачи данных (проводные, беспроводные);
  • по выполняемым функциям (реализующие первые два уровня OSI/первые четыре);
  • по топологии (аналогично локальным сетям: шина, кольцо, звезда, дерево, комбинированная);
  • по принадлежности к типу ПК (клиентские, серверные);
  • по типу шины (ISA, EISA, PCI, MCA).


Хотя для того, чтобы выбор и настройка устройства была правильной, желательно знать некоторые тонкости и особенности адаптеров, обладать всеми знаниями системного администратора необязательно. Основные разновидности плат, которые нужно знать:

  • проводные;
  • беспроводные;
  • виртуальные.



Различаются по размеру корпуса и внешним параметрам, могут присоединяться непосредственно к материнской плате или через гнездо USB. В остальном выглядят похоже, представляя собой кабель с соответствующим ключом для подключения к порту компьютера. Обеспечивают передачу данных проводной сети, соединяют ПК/ноутбук и роутер. Иногда продаются в комплекте с программным обеспечением (драйверами) для различных операционных систем, но большинство современных ОС находят и устанавливают его автоматически.

С гнездом USB


Часто под сетевым адаптером понимается беспроводной вид устройства. Он небольшой, мобильный и универсальный, его еще называют модемом (хотя они предназначены для 3G), но в рамках этой разновидности понятия взаимозаменяемы. Для работы с беспроводными сетями – вот для чего служит сетевая карта в этом случае. Выглядит как флешка, подключается к USB-порту, настраивается и ищет доступные точки Wi-Fi. Удобная вещь, если интегрированное периферийное устройство сломалось.

Подключение к доступным точкам Wi-Fi


Предназначены для создания частных и безопасных сетей (VPN). Работают при помощи специальных программ, строятся на базе физических адаптеров. Установка зависит от типа виртуальной карты и выбранного ПО. Например, в операционной системе Windows есть специальный раздел «Панели управления» для настройки адаптера. Еще одна особенность этого вида платы – возможность удаленной конфигурации.


Как подключить­

Два самых важных момента, касающихся подключения: какой тип разъема используется сетевым адаптером и какие драйвера необходимы для его работы. На первый вопрос может быть несколько ответов: USB-слот, PCI-порт или ISA-шина. Последние два варианта подразумевают подключение напрямую к материнской плате. Драйвера в большинстве случаев определяются автоматически или идут в комплекте с адаптером. Если нет – их нужно искать в Интернете по модели устройства. Полная инструкция подключения проводной сетевой платы:

  1. Купить устройство в одном из магазинов Москвы, Санкт-Петербурга или любого другого города РФ.
  2. Распаковать, прочитать инструкцию, определить при помощи нее тип разъема.
  3. Подсоединить штекер к нужному порту роутера и компьютера.
  4. (вариант а) Увидеть автоматическую установку, дождаться ее окончания.
    (вариант б) Если есть диск с драйверами – вставить и запустить программу.
    (вариант в) Найти в Интернете нужное ПО (используйте проверенные сервисы!), скачать и запустить.
  5. Перейти в Панель управления – Диспетчер устройств – Сетевые адаптеры. В списке должно отображаться название платы. Если возле него нет восклицательного знака – все установлено правильно.

Подключение беспроводного устройства проводится аналогичным образом, однако в этом случае используется только ПК и USB-разъем. Драйвера устанавливаются автоматически. После этой операции компьютер сразу начинает искать доступные Wi-Fi сети. Возможны конфликты с ОС, чтобы их не возникало, нужно выбирать устройство с правильными параметрами (будет рассмотрено ниже).

Как подключить

Почему компьютер не видит адаптер

Если в диспетчере устройств нет сетевого адаптера, это значит, что-то во время подключения пошло не так. Но что конкретно? Основные причины и пути их решения:

  1. Неисправность платы. Маловероятная причина, если не было физических повреждений. Если были – нужно нести в ремонт или заменять адаптер самостоятельно.
  2. Ошибки в работе операционной системы. Решение: сделать откат к предыдущей точке восстановления. Если ее нет – переустановить систему.
  3. Проблемы с драйверами. Решаются либо аналогично предыдущему пункту, либо обновляются в ручном режиме. Нужно скачать ПО с официального сайта, поскольку сомнительные сервисы – главная причина, почему сетевая плата для компьютера не поддерживает драйвер.
  4. Вмешательство встроенной антивирусной защиты Microsoft Windows или иной. Запустите систему в безопасном режиме, отключите свой антивирус и проверьте работу оборудования.

Почему компьютер не видит адаптер

Что делать, если адаптер не работает

Убедитесь, что компьютер видит устройство, если нет – воспользуйтесь инструкцией выше. Проверьте систему на наличие вирусов встроенной защитой ОС. Если проблема остается, ознакомьтесь со следующими путями ее решения:

  1. Проведите диагностику карты через Диспетчер устройств. Для этого вызовите контекстное меню и найдите соответствующий пункт.
  2. Удалите все адаптеры из списка Диспетчера устройств. Перезагрузите компьютер/ноутбук.
  3. От имени Администратора откройте командную строку. Просканируйте систему: введите sfc /scannow и Enter.
  4. Обновите или откатите драйвера.
  5. Проверьте индикаторы работы платы. Если они не горят или не мигают – пора обращаться в сервисный центр.

Проверьте индикаторы работы платы

Цена на сетевой адаптер

Чем выше поколение и возможности – тем больше стоимость устройства. Но нет причин гнаться за самой высокой ценой, поскольку вопрос не в том, какую технологию поддерживает адаптер, но и с какой может работать процессор компьютера. Характеристики можно смотреть на упаковке, уточнять у продавца, или прочесть на экране, зайдя на официальный сайт производителя. Разбежка цен по Москве и региону – в таблице ниже:
