MagicaVoxel

MagicaVoxel — это программа для создания трехмерных объектов в концепции воксельной графики. Воксел — это аналог двумерного пиксела в трёхмерном пространстве, т.е., это единица трёхмерного мира. В редакторе MagicaVoxel воксел имеет форму кубика, и этим кубиками можно очень ловко управлять — создавать, перекрашивать, удалять, перемещать. Программа обладает рендер-движком для красивой отрисовки вашего 3d объекта в растровый формат. Поддерживается экспорт в некоторые популярные 3d форматы, например, OBJ.

MagicaVoxel / интерфейс

Интерфейс и начало работы

Главный интерфейс вы видите на скриншоте выше. В таком интерфейсе протекает основная работа — с 3d объектом. Есть еще два интерфейса — работа в 3d мире и рендер. Чтобы по очереди менять пространство объекта и мира существует кнопка . Для начала рендеринга — кнопка [Render]

При работе с трехмерным изображением очень важно понимать, какое действие вы производите, и каким инструментом. Надо постоянно держать на контроле — режим и инструмент. Тогда работа будет спориться. Поэтому, важно знать назначения панелей и кнопок.

Первое действие, которое вам нужно освоить — вращение объекта. Оно не завязано на какую-то кнопку и производится мышкой с зажатой правой ее клавишей. Можно также вращать строго в двух направлениях по очереди, если нажать кнопку — появятся две панельки в нижнем правом углу холста для вращения по вертикали и по горизонтали уже с зажатой левой кнопкой мыши. А приближение/отдаление объекта производится колёсиком мыши.

Attach — присоединение. Если размеры вашего объекта позволяют, или если в нем есть полости, то этим инструментом можно нарастить кубики. Размер объекта можно менять вверху (на скриншоте это индикатор — значит, это кубическое пространство 8x8x8 voxels). Просто наведите мышь на то место, к которому нужно прирастить, и нажмите правую кнопку.
Erase — удаление. Наведите на место удаления и нажмите правую кнопку мыши.
Paint — рисовать. Выберите цвет (обратите внимание, что есть 4 панели цветов) и мышкой закрашивайте нужные участки. Есть пипетка, как в обычных графических редакторах.

Форма кисти
L — Line — линия. C — Circle — круг. P — Pattern — шаблон.
V — Voxel — воксел. F — Face — поверхность. B — Box — прямоугольник.

Инструменты
▪ Передвижение элементов объекта ▪ Выделение прямоугольником ▪ Выделение региона
▪ Пипетка (копирование цвета) ▪ Удаление элемента ▪ Заливка текущим цветом.

Направление действия инструмента
Mirror — оси симметрии.
Axis — прямые оси.
Тут требуется пояснить. Например, если вы заняты перекраской в режиме Paint кистью V и на панельке Mirror выбрали X,Y и Z, то при прикосновении курсора мыши к одному из уголков кубика — сразу перекрасятся все 6 уголков вашего кубика.
Другой сценарий — вам надо сделать дыру в кубе. Выбираете действие Erase, форму кисти B, назначаете ось Axis = Y, на поверхности XZ проводите мышью прямоугольник и он становится сквозной дырой.

С правой стороны находятся вспомогательные инструменты и готовые проекты. Обратите внимание, что при наведении мыши на тот или иной элемент интерфейса в нижней панели возникает подсказка по кнопке, находящейся под курсором. Если нижняя панель не видна, то она открывается кнопкой . Рядом с этой кнопкой иконка фотика — это быстрый экспорт изображения объекта в файл PNG без рендеринга.

Как дублировать какой-то фрагмент вашей модели:

Выделить.
Скопировать в буфер обмена Ctrl+C.
Вставить из буфера обмена Ctrl+V. Вставится точно на то же место, т.ч., это незаметно.
Выбрать инструмент (Move).
Переместить мышкой в новое место.

Перед дублированием убедитесь, что кубе достаточно места для прибавления в него новых вокселов.

Рендеринг

Мало смысла создавать свои объекты и миры, если люди могут смотреть их только с помощью одной единственной программы. Поэтому, существует рендеринг — обсчет каждого пиксела картинки, которая появится в результате рендеринга. При обсчете учитываются многие факторы, например, освещение, тени, окружающий вид, материал, из которого сделан объект.

Это всё можно настроить на закладке [Render]. При ее открытии сразу начинается обсчет с предустановленными параметрами. Это не секундное дело. Советую обсчет остановить и заняться этими самыми параметрами. Выставить свет, назначить размер и качество будущей картинки, выбрать материал.

После окончания рендеринга сохранить красивую картинку можно так: справа выбрать настройки изображений и нажать кнопку [Render] на той же правой панели.

MagicaVoxel / рендер

Замечено два подводных камня в рендеринге:
1. При переходе на закладку рендеринга видна площадка, но самого объекта нет. Это значит он находится под линией горизонта. Вернитесь на закладку [Model], перейдите в мир по кнопке и поднимите объект выше (выделите объект и потяните за вертикальную стрелку).
2. При переходе на закладку рендеринга вообще ничего не видно. Тут я особо ничего объяснить не могу. Вероятно, параметры вашего компьютера не позволяют производить рендеринг.

Введение [ править ]

MagicaVoxel- это программа для воксельного моделирования (в 3D). Как и в Blender по середине экрана располагается область 3D просмотра, а по бокам — панели с инструментами и настройками.

Заметьте, в ней нет явно оформленного главного меню. Для сохранения придется нажимать на кнопки Save (сохранить) или As (сокращение Save As — сохранить как).

Или же можно нажать на кнопку, подписанную как Сохранить на рисунке для сохранения.

Основы [ править ]

Схема работы [ править ]

Принцип работы заключается в следующем: у Вас есть некоторое пространство в форме параллелепипеда, в котором Вы можете творить что хотите, вылезать за пределы пространства недопустимо.

Оси [ править ]

Оси располагаются привычно — Z смотрит вверх, а X и Y смотрят в перпендикулярные друг другу стороны.

Инструменты [ править ]

Для редактирования поверхности, состоящей из вокселей (кубов) существуют такие инструменты:
1. Attach — изменение формы поверхности объекта.
2. Erase — ластик.
3. Paint — кисть.
4. Move — инструмент, позволяющий двигать всю поверхность.
Paint [ править ]

Этот режим предназначен для раскраски существующей поверхности.
Примитивы рисования [ править ]

Есть несколько примитивов, которыми можно раскрашивать поверхность:
1. B (сокращение Box) — рисование кистью с формой параллелепипеда.
2. V (сокращение Voxel) — рисование кистью с формой либо куба, либо сферы.
3. С (сокращение Circle) — рисование кистью с формой окружности или квадрата.
  1. Под надписью Center (рядом с палитрой) можно выбрать либо круг (Circle), либо Square (квадрат).
  2. Рядом есть кнопочка с E, либо с O. Если нажать ее название изменится: с E на O или наоборот.
    1. O (от слова Odd) означает, что в центре будет нечетное количество клеток по двум осям образующим плоскость,, в которой лежит круг или квадрат.
    2. При выдранной E (от Even) в центре будет четное количество клеток по двум осям, которые образуют плоскость, в которой лежит круг или квадрат.
    How to Use MagicaVoxel

    MagicaVoxel has become one of the most widely used voxel editors for creating voxel art today. MagicaVoxel, a free voxel software application by @ephtracy, gives artists the ability to create amazing voxel art easily with a common set of 3D modeling tools and commands. What is amazing about this tool is that it allows even beginners to start making 3D voxel models with little to no experience. When you first open up a voxel model inside of MagicaVoxel, you might see some similarities between other types of art that you’ve seen before. For starters the blocks on the screen snap to a grid like pixel art in 3-dimensional space. In addition to this it kind of looks like something made inside of Minecraft. However, MagicaVoxel is much more than a simple pixel art program or video game, and gives artists access to powerful tools that help you make your own voxel art models for your
    projects quickly.

    How do you use the MagicaVoxel Editor

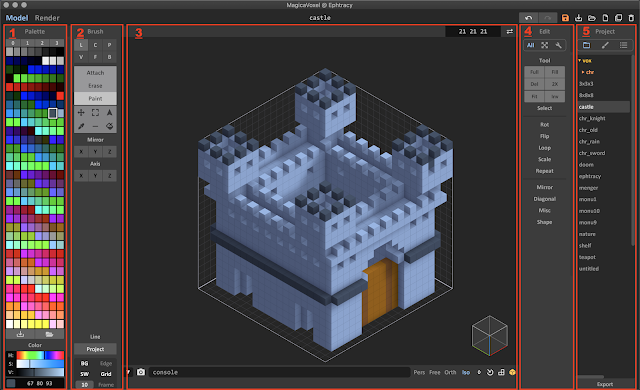

    These are the 5 areas you’ll need to know to use MagicaVoxel:
    1. Palette Window: This window contains all the colors for your voxel models
    2. Brush Window: This contains the main tools for creating voxel models including the Attach, Erase and Painting tools
    3. Editor Window: This is the main window that displays your model for editing
    4. Edit Window: This window contains commands such as flipping and rotating that you can use on your voxel model
    5. Project: This is where you can load existing models and where you can export them as well
    If you want to learn more on how to use MagicaVoxel check out our MagicaVoxel Tutorials!

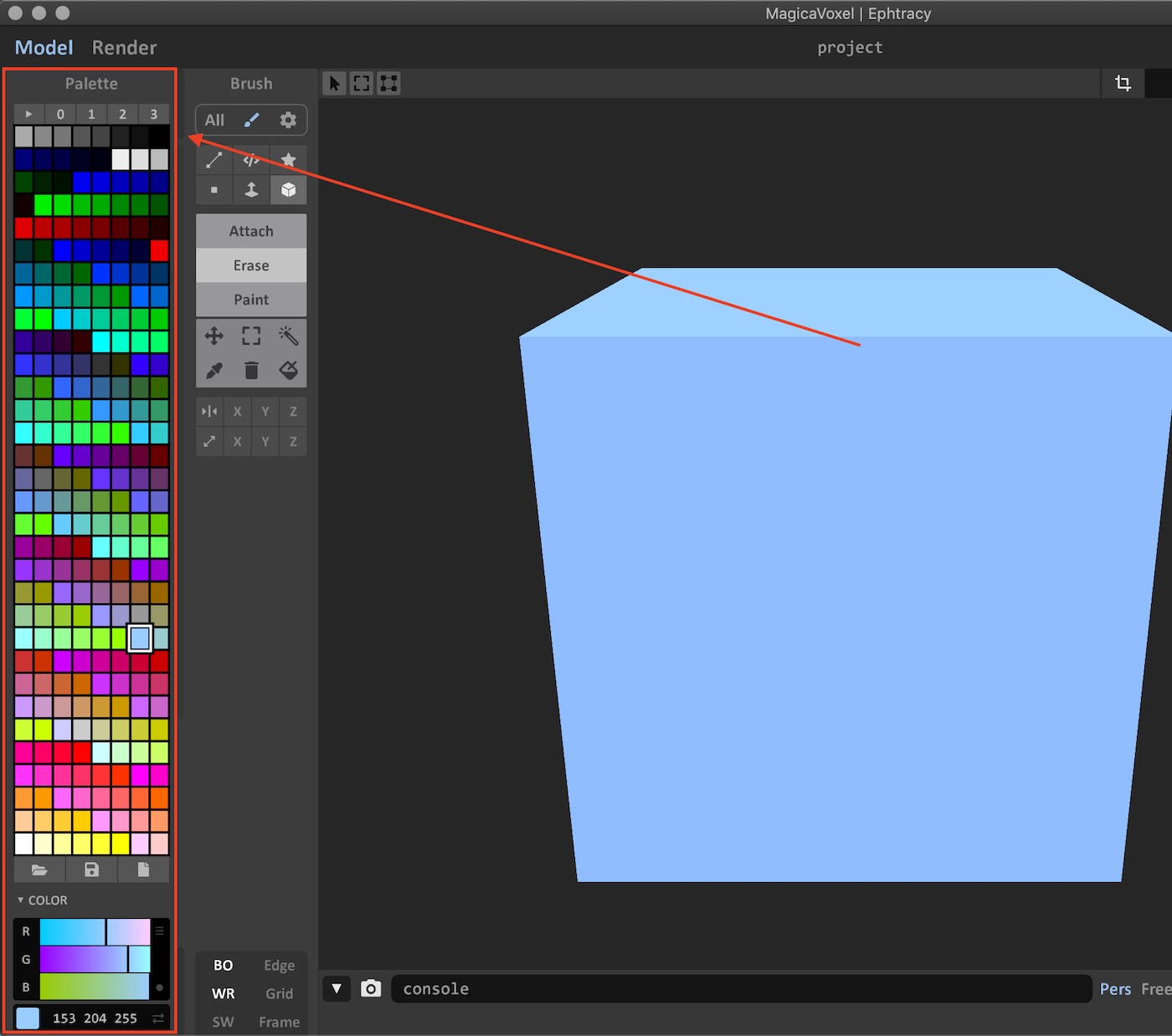

    Palette Window

    The Palette window is the section to the far left of the MagicaVoxel Editor. In this window you’ll see a list of colors. This is where you pick colors to use on your model.

    How to add colors to the Palette Window

    If look at the bottom of the Palette window, you will see a section called Color. To add your own colors into MagicaVoxel follow these steps:
    1. Click an existing square inside of the Palette window
    2. Expand the section titled Color at the bottom of the Palette window
    3. Enter an RGB color value or drag the sliders to adjust the color
    What is the maximum number of colors in MagicaVoxel?

    The maximum amount of colors that you can use in MagicaVoxel is 255. Most models won’t require anymore than this however it is a constraint to keep in mind when building your voxel model.

    Brush Window

    The Brush window is the second section from the left of the MagicaVoxel editor. This window contains the major tools and brushes you’ll be using to create your voxel models.

    Types of Tools

    Some of the major tools that come with MagicaVoxel include:
    - Attach – This tool lets you add voxels to your model
    - Erase – This tool allows you to delete voxels from your model
    - Paint – This tool allows you to paint your voxels different colors
    Types of Brushes

    In addition to the tools, MagicaVoxel also ships with different brushes that syou can select while using the tools. These brushes can make your work a lot faster depending on what you are trying to do. The brushes that come with
    MagicaVoxel include:
    - (L) Line Mode – This brush allows you to create a line of voxels similar to the way you create a line in Microsoft paint.
    - (C) Center Mode – This brush allows you to create a circle of voxels starting from the center and expands as you drag outwards.
    - (V) Voxel Mode – This brush allows you work with a single voxel, which is useful for fine detailing
    - (F) Face Mode – This brush works by grouping all voxels of the same material on a given side
    - (B) Box Mode – This brush allows you to create a rectangle of voxels by clicking and dragging

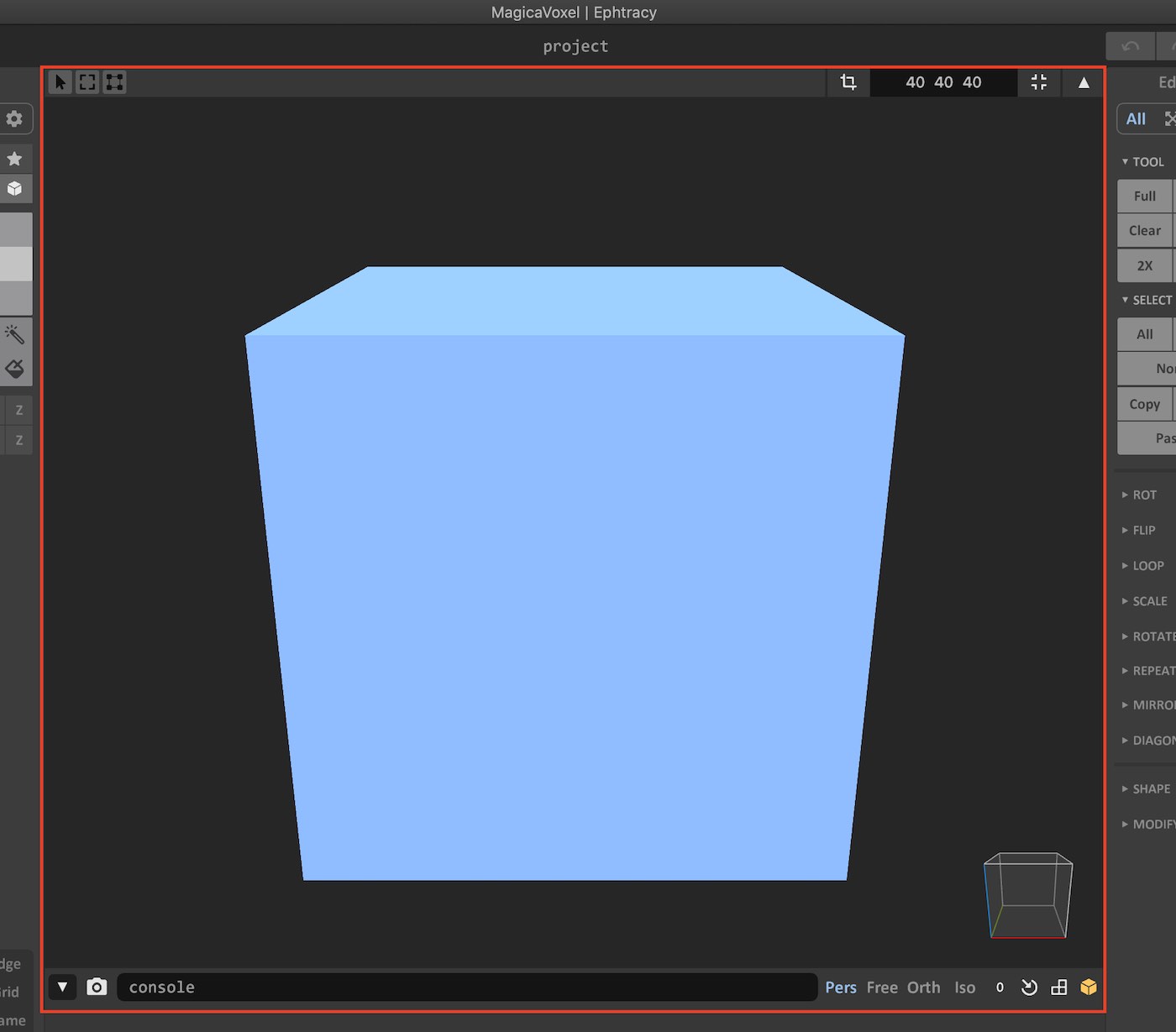

    Editor Window

    The editor window is where you actually create and modify your voxel models.

    At the top right you’ll find a text box with three numbers inside. These numbers represent the dimensions of your 3D grid. Right next to the text box there is a button with two arrows. This button allows to you switch from Model mode to World mode.

    At the bottom left is a button with a camera icon. This allows you to take a screenshot of your voxel model just exactly the way it appears in the main editor window. On the bottom right you’ll see four different camera
    buttons:

    Введение [ править ]

    MagicaVoxel- это программа для воксельного моделирования (в 3D). Как и в Blender по середине экрана располагается область 3D просмотра, а по бокам — панели с инструментами и настройками.

    Заметьте, в ней нет явно оформленного главного меню. Для сохранения придется нажимать на кнопки Save (сохранить) или As (сокращение Save As — сохранить как).

    Или же можно нажать на кнопку, подписанную как Сохранить на рисунке для сохранения.

    Основы [ править ]

    Схема работы [ править ]

    Принцип работы заключается в следующем: у Вас есть некоторое пространство в форме параллелепипеда, в отором Вы можете творить что хотите, вылезать за пределы пространства недопустимо.

    Оси [ править ]

    Оси располагаются привычно — Z смотрит вверх, а X и Y смотрят в перпендикулярные друг другу стороны.

    Инструменты [ править ]
    1. Для редактирования поверхности, состоящей из вокселей (кубов) существуют такие инструменты:
      1. Attach — изменение формы поверхности объекта.
      2. Erase — ластик.
      3. Paint — кисть.
      4. Move — инструмент, позволяющий двигать всю поверхность.
      Paint [ править ]

      Этот режим предназначен для раскраски существующей поверхности.
