Добрый вечер.
Имеется МП Asus z87 Maximus hero z87, слотами pci обделена.
Так же имеется звуковуха Theatron DTS 7.1 PCI, собственно ломаю голову как ее подключить.
Нашел в интернете переходник — PCI-E — PCI на ASM1083 с питанием Molex 4 pin

Вопрос собственно, будет ли работать через данный переходник, какие могут быть нюансы и может ли такое устройство влиять на «качество» самого звука?

• Профіль
• Цитата

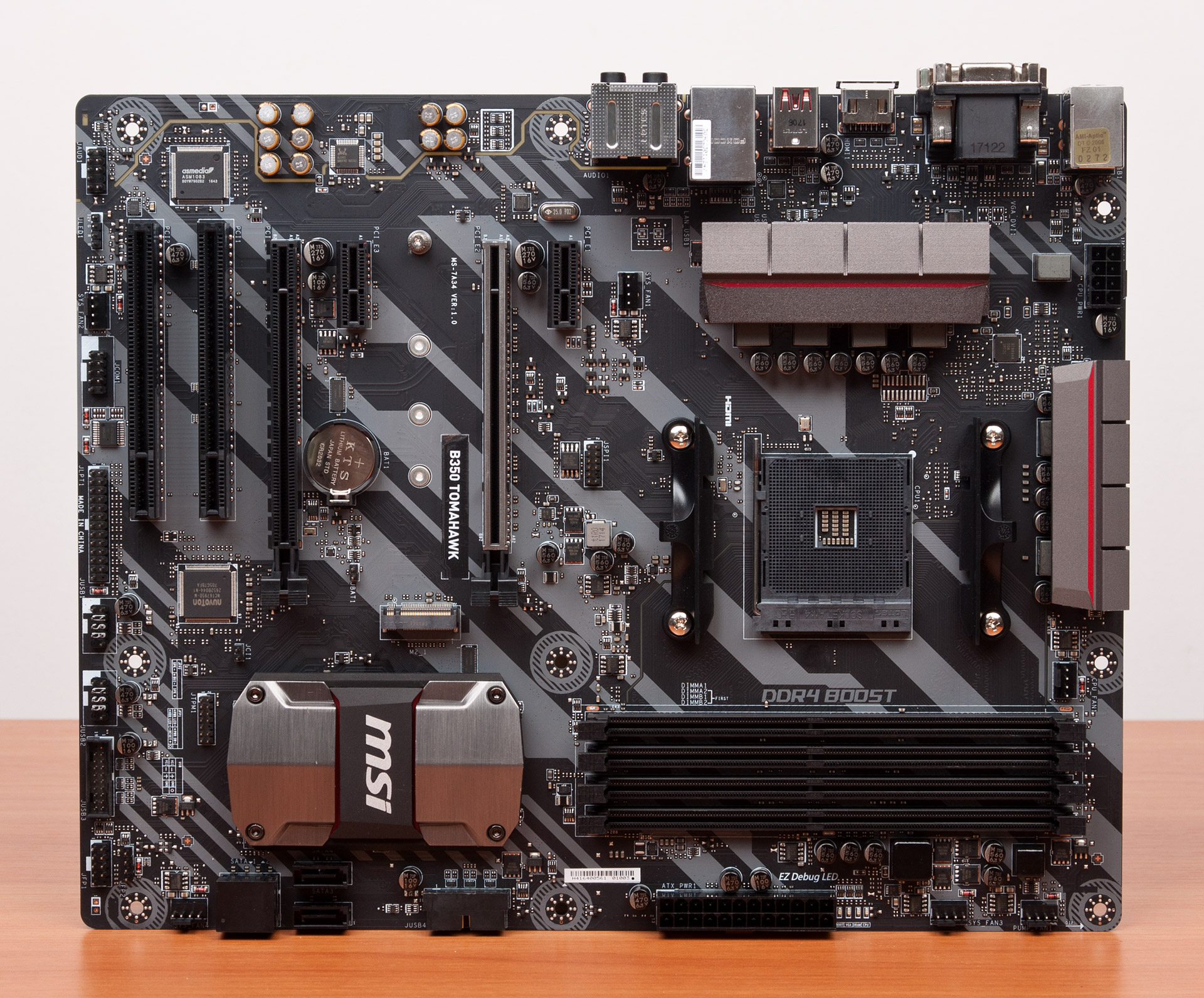

Будет, на многих МП именно через ASM1083 реализованы pci слоты, и на совремённых тоже: https://www.overclockers.ua/motherboard . -tomahawk/ спойлер Ни на что там оно влиять не будет, дрова винда поставит на новое устройство

• Профіль
• Цитата

• Профіль
• Цитата

• Профіль
• Цитата

• Профіль
• Цитата

Icipher
Возможно и так.
Имеем ПСИ пинаут спойлер http://www.interfacebus.com/Design_PCI_Pinout.html пин B1 -12 VDC
Фото переходника спойлер
Пин ни к чему не подключен.

Отправлено спустя 57 минут 4 секунды:
Колхозим провод от разъема БП на переходник и пользуемся если не по вылетает все с искрами

• Профіль
• Цитата

Короткий ответ: x-fi gamer (low profile) через эту хреновину – работает.

Длинный ответ:
Тоже именно из-за звуковухи покупал последние мб с pci. Сейчас GA-AB350M-D3H, но после установки кастом-охлада на видео pci оказался недоступен. На моей мб мост pci-e – pci реализован ровно на том же чипе, что и на этом переходнике. Из-за этого система сразу распознала и переходник и звуковуху. Звуковуха в переходнике видится диспетчером устройств как «Creative SB X-FI», а в микшере и плеерах – «2- Creative SB X-FI».

Качество самого переходника – говно. Погнутый брекет как будто из жести (хотя ехал в коробке), закрывающий, к тому же, optical out/mic in (см. фото).

Карта без родного брекета держится в переходнике довольно хорошо, но, думаю, это первое время. В рабочем положении чуток провисает, горизонтальность обеспечивает штекер колонок).

Признаюсь – не ожидал, что заработает, т.к. и на Али видел отзывы, что с x-fi gamer не пашет, и в других местах у народа еще более древние звуковухи (аудиги) не заводились.

Доволен, до покупки АЕ-5 пересижу так, т.к. встройка вообще печаль-боль-тоска-страдание.
Покупал в Украине, переплатив от цены на Али гривень 100-150 – не хотел ждать.

Можно ли вставить PCI в PCI-Express?

Приветствую друзья. Иногда разьемы для оборудования имеют похожие названия, хороший пример — оперативная память (ОЗУ), например существует тип DD3, DDR4. Кроме планок памяти похожи и их разьемы. Однако на практике совместимость отсутствует полностью даже без намеков.

Можно ли вставить PCI в PCI-Express?

Сразу коротко ответ: устройства PCI невозможно установить в PCI-Express и наоборот, никак, даже и думать не стоит, данное действие невозможно на аппаратном уровне (физически несовместимы).

Важно понимать:

• Устройство PCI — старая технология, использовалась десять.. двадцать лет назад. Современные материнки могут иметь данный разьем только как исключение, на многих платах он вообще отсутствует.
• PCI-Express — современный тип, имеет высокую скорость, позволяет полностью раскрыть возможности например видеокарты.

Сравните самостоятельно — звуковая карта PCI:

Ключи (специальные прорези) попросту не позволят произвести установку:

Китайское решение

Однако существует подобный переходник:

Используя его можно устаревшее оборудование PCI подключить к современному порту PCI-E. Однако важно понимать:

1. Устройство — полностью китайский девайс (нонейм). Работа переходника, а также подключенного в него устройства — никто не гарантирует.
2. Старое устройство работает на одной скорости. Переходник — на другой. Порт PCI-E — еще на другой. Может быть спокойно конфликт скоростей.
3. Например таким образом можно подключить старую аудиокарту к новой материнке. Важно понимать — могут быть разные отклонения в работе, например потрескивания звука, отставания, подтормаживания. Причина — скорость, которая может обрезаться переходником, а также переходник, выступающий промежуточным лишним девайсом.

Мое личное мнение — подобные переходники использовать не стоит, только на свой страх/риск.

Какой нужен переходник с PCI-E на PCI, чтобы вставить звуковую карту с двумя ключами (прорезями) фото прилагается ?

Короче, на моей материнке нет старых разъёмов PCI, есть лишь PCI-E. Хочу подключить/вставить старую карту со старым интерфейсом — PCI без Експресс соответственно. На Aliexpress я нашёл подобный переходник : с PCI-E на PCI, но странно, почему в этом переходнике имеется один ключ (вырез/прорезь), а на моей звуковой их два.

Я запутался и прошу помочь мне в выборе переходника! Спасибо заранее всем за Вашу помощь и потраченное время. Друзья Ваша помощь не забудется — Вам всё вернётся во сто крат, таков этот мир : щедрый и справедливый. Жду поддержки!

В PCI разъёмах в материнских платах тоже один ключ, так что не парься. Вот например (на фото) PCI порты в моей плате, в одном из них стоит звуковуха Asus Xonar DG так же с двумя ключами — всё нормально.
Да что уж тут говорить, если можно даже видеокарту под PCI-E x16 разъём поставить в PCI-E x1 разъём, с помощью раскалённого на огне ножа, а ведь PCI-E x1 разъём в несколько раз меньше по размеру, и половина контактов там просто не будут задействованы, но видеокарта работать при этом будет) А тут всего-то лишний ключ, не парься короче)

AsRock H61M

Вторая жизнь звуковой карты c интерфейсом PCI в новом ПК — переходник мост PCI-E на PCI

Т.е. новое, что встроено в материнку и не требует докупа отдельной карты, не всегда лучше старой карты (которая полностью устраивает владельца, уже куплена ранее, и будет просто лежать мертвым грузом сейчас).
Единственный момент, должна ещё быть поддержка дров под новую ОС, так как вряд ли кто то будет ставить на новый ПК собираемый в 2022 году Windows XP или Windows 7.
Именно наличие хорошей звуковой карты Asus Xonar D1, и потребность её установки в мой основной ПК (где нет PCI шин, хотя он собран уже достаточно давно), сподвигла меня на покупку данного переходника.

Данная аудиокарта не осталась у меня от старого ПК, а была приобретена в этом году для тестов BT ЦАП от Ugreen, ввиду оптимальных характеристик линейного входа, за разумные деньги, да и хорошую звуковуху уже достаточно давно хотелось пощупать.

Карточка конечно старая, но по параметрам и требованиям на 2022 год, очень даже ничего.
Изначально, я осознанно искал именно PCI версию, так при наличии аналогичной карточки в линейке ASUS (Xonar DX), но уже с интерфейсом PCI-E (микросхема мост уже закинута на плату самой звуковухи), на б/у рынке она стоит в 2-2.5 раза дороже, при аналогичных характеристиках, при этом она так же вышла не вчера. Драйвера под современные ОС Windows есть под обе карты (кроме Windows 11).
Переходник конечно колхозный вариант, но он обходится значительно дешевле карты с интерфейсом PCI-E, и для «пробы» самой звуковушки очень даже не плохой вариант, да и для других карт расширения, в теории, он может пригодиться.

Выглядит переходник так:

Как видим, есть molex подводящий на переходник дополнительное напряжение 5В и 12В. Основан переходник на чипе ASM1083 (x1 PCI Express to 32-bit PCI Bridge).
Чип запитывается напряжением 1.2В, от линейного стабилизатора AMS1117, вход которого подключен к питанию с шины PCI-E (3.3В — "+3.3 volt power").
5В берётся с molex, так как на PCI-E нет такого напряжения. А вот 3.3В есть как на PCI-E так и на PCI, соответственно, оно берётся с PCI-E и идёт на PCI напрямую.

С этим я не сразу разобрался, так как сравнил распиновку шин и сделал промер мультиметром уже после запуска (очень уж хотелось проверить поскорее).
От сюда и не понятная работа звуковухи, когда я сразу не подключил доп питание с mulex, из которого берётся только 5В.
Звуковуха успешно определилась ПК, так как её чип по всей видимости сидит на 3.3В, сам ASM1083 так же через понижающий стабилизатор был запитан от 3.3В, а вот звука не было, так как, остальная обвязка, видимо сидит уже на 5В.

По идее, можно выкинуть мулекс и аккуратно приделать к плате переходнику повышающий dc-dc, с 3.3В до 5В, и тогда всё будет питаться исключительно от PCI-E (информацию о том какой ток можно снять по 3.3В я не нашёл при беглом поиске, но думаю нам хватит с запасищем, те же NVMe SSD жрут не меньше, и там всё хорошо).

В целом, переходник сделан нормально, текстолит толстый, пайка хорошая, если не считать не отмытый флюс и сильно оголённые перед пайкой провода дополнительного питания, и электролитические конденсаторы фирмы Chongx.

Крепёжная планка с вырезом, которая уже была установлена на переходник, не подошла, и была в итоге снята.

В комплекте с звуковой картой шла Low Profile планка крепления, которая была успешно переставлена на звуковую карту вместо стандартной, карта вставлена в переходник, и в такой кофигурации успешно установлена в корпус ПК.

Было:

Стало:

В установленном виде конструкция выглядит так:

P.S. тут на фото второй ПК, тестовый колхоз и на древнем железе, где есть и PCI, проверку разумнее было провести на нём, так как и драйвера там уже стоят, и если что то пойдёт не так (что маловероятно но всё же) последствия будут не такими печальными.

После подачи дополнительного питания и включения ПК, звуковая карта завелась как и ожидалось, без каких либо проблем, работая на данном ПК точно так же как и в слоте PCI. Никаких дополнительных драйверов ставить не пришлось, ОС Windows 7.

Более наглядный рассказ о переходнике на видео.

Переходник полностью выполняет свою функцию. Не смотря на то что актуальность PCI-E карт расширения стремительно падает, всё же иногда требуется запустить какой то продукт, в моём случае звуковую карту, под которую есть драйвера даже под Windows 10. Для такого сценария, это весьма удачная покупка, учитывая что переходник имеет относительно небольшую стоимость, и в моём случае, даже помог мне сэкономить деньги при покупке Xonar D1, вместо аналогичной по «звуковой» начинке Xonar DX, где мост уже установлен на саму карту, а не отдельный, как в моём случае, но работает всё точно так же.
